蒙脱土阻燃科普：纳米片层阻隔型长效抑烟阻燃体系

在高分子阻燃改性领域，传统单一阻燃体系长期存在明显性能短板：无机阻燃高填充损力学、磷氮体系耐水耐候偏弱、溴系体系存在固有烟毒与合规限制。尤其在低烟无毒、抗熔滴、长效耐候、高力学保留的高端橡塑工况中，单纯依靠主阻燃剂很难同时兼顾阻燃效率、制品韧性与外观质感，行业普遍存在“达标易、稳产难、耐候差”的改性痛点。

一、   核心认知：什么是阻燃级蒙脱土？

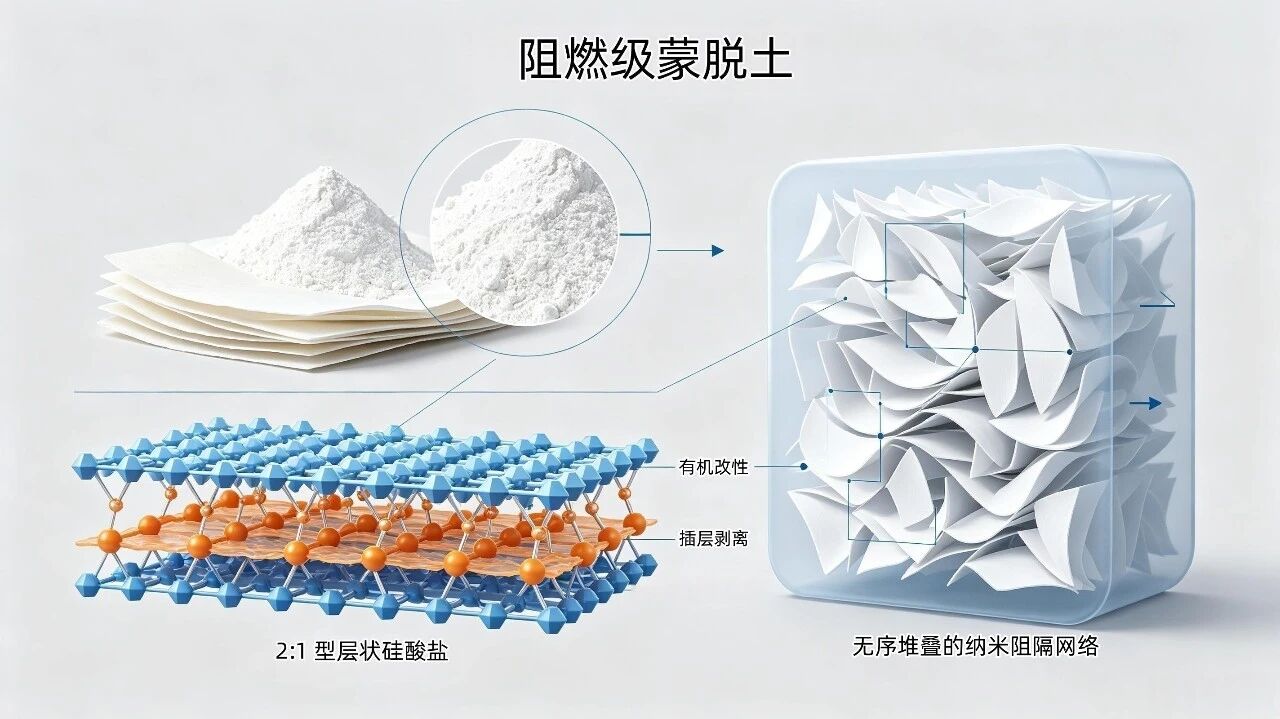

阻燃级蒙脱土是基于天然蒙脱石矿提纯、改性、剥离制备的纳米片层硅酸盐无机功能填料，晶体结构为典型2:1型层状硅酸盐，由两片硅氧四面体夹一片铝氧八面体构成，层间可实现有机改性、插层剥离，在高分子基体中形成无序堆叠的纳米阻隔网络。

在阻燃梯队中，蒙脱土属于凝聚相为主、气相辅助的高效协效阻燃体系，核心定位并非单一主阻燃，而是“阻燃体系增效器与性能补全器”。相较于传统阻燃粉体，其纳米片层结构可在极低添加量下，在基材内部构建物理阻隔屏障，同时吸附裂解自由基、催化交联成炭，大幅提升体系阻燃稳定性、降低烟密度、杜绝熔滴蔓延，完美适配各类通用塑料、工程塑料、弹性体、涂层阻燃改性场景。

核心差异化亮点：纳米片层物理阻隔、极强烟气吸附捕集、低温催化交联成炭、高效抑制熔滴、极低添加量不损力学、耐候耐温长效稳定、无卤无毒零VOC；不依赖高温分解吸热，主打结构补强与燃烧过程管控，适配所有主流阻燃复配体系，是行业通用型万能阻燃协效材料。

核心定量理化参数（行业量产通用高标准）

合规管控现状（合规依据截至本文发布）

阻燃级蒙脱土为天然无机矿物改性材料，纯无机结构、无卤、无磷、无重金属、无持久性有机污染物，未列入POPs禁用清单、SVHC高关注物质清单。产品完全符合RoHS 2.0指令、REACH法规及国内橡塑制品、建筑材料有害物质限量规范，是极少数可同时适配民用食品接触辅助工况、室内密闭低烟场景、户外耐候场景的广谱性环保阻燃协效材料。

相较于有机阻燃助剂，蒙脱土核心合规优势为结构稳定、无析出污染、无VOC释放、无燃烧毒副产物。全程无化学残留与环境累积风险，自身无VOC释放，燃烧仅生成硅酸盐惰性阻隔层，不产生腐蚀性、毒性烟气，完美适配绿色建材、家电内饰、轨道交通、儿童橡塑制品等高环保准入场景。

风险提示：市面普通未改性蒙脱土存在片层团聚、分散性差、杂质含量高的问题，直接添加易导致制品力学下降、表面粗糙、阻燃增效不明显。高端阻燃改性场景，务必选用有机插层改性、高剥离率、高纯度专用阻燃品级。

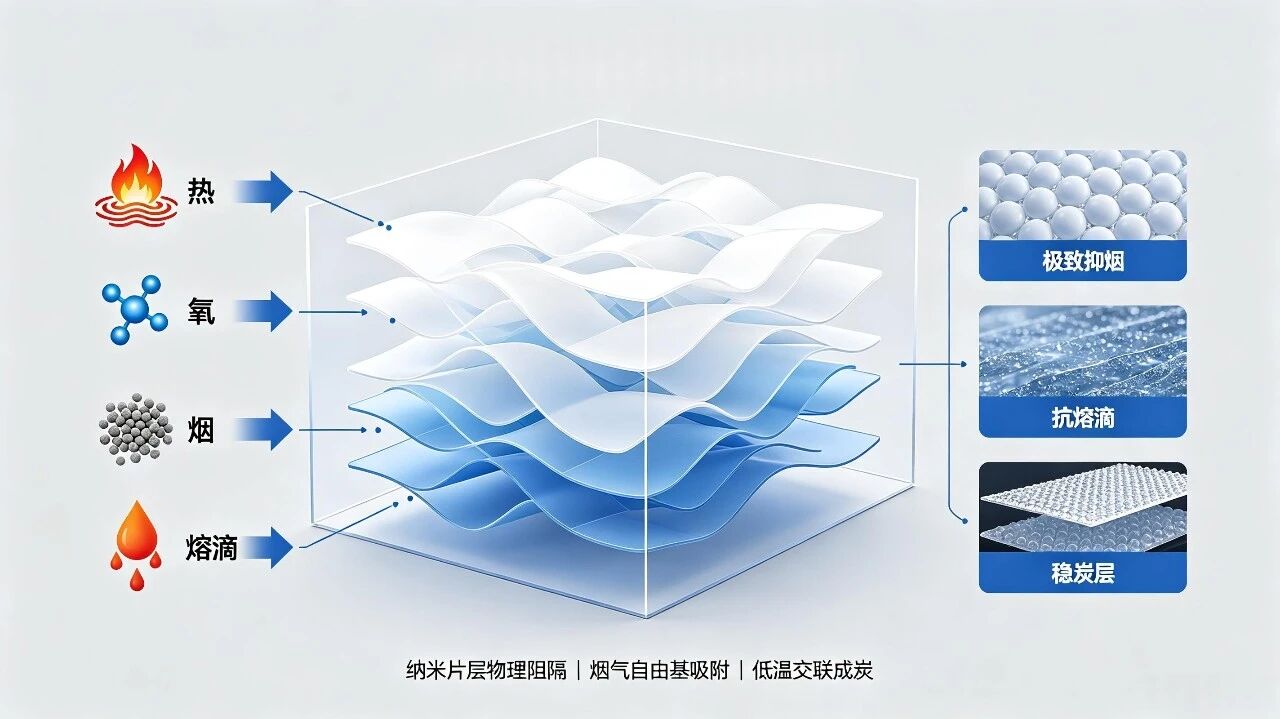

二、   阻燃抑烟核心机理：片层阻隔+吸附捕集+催化成炭三重协同

蒙脱土区别于吸热型无机阻燃、气相猝灭型溴系、催化成炭型磷氮体系，核心依托纳米片层物理阻隔为主、烟气自由基吸附+低温交联成炭为辅的三重协同机制，不依赖大量吸热或气相反应，从燃烧源头管控热、氧、烟、熔滴四大核心要素，是其极致抑烟、抗熔滴、稳炭层的核心原理。

1. 纳米片层物理阻隔（核心阻燃机制）

蒙脱土独特的2:1型层状结构，可在高分子基体中均匀剥离分散，形成无序交错的纳米阻隔网络。当制品遇热升温时，片层结构可垂直、平行双向阻隔热量传导与氧气渗透，大幅降低基材热裂解速率，延缓可燃小分子释放，从物理层面抑制火焰持续蔓延，同时阻挡外部热源持续侵入基材内部。

2. 烟气与自由基吸附捕集（核心抑烟机制）

蒙脱土超大比表面积与层间电荷吸附效应，可高效捕捉基材热裂解产生的可燃自由基、微小炭颗粒与有毒烟气组分，减少气相可燃反应物堆积，抑制烟气扩散与烟雾生成。同时可固定部分裂解残碳，避免其随烟气飘散，显著降低燃烧烟密度，适配各类低烟阻燃硬性指标。

3. 热解初期催化交联碳化（稳炭抗熔滴机制）

蒙脱土层间金属离子可作为路易斯酸活性位点，在低温热解阶段即可催化高分子链段发生交联反应，促进基材表面快速形成连续、致密、坚硬、耐高温的炭质阻隔层。相较于单一阻燃体系，其形成的炭层无疏松孔洞、不易开裂脱落，可彻底杜绝高温熔融滴落现象，阻断火焰滴落蔓延，大幅提升制品抗烧穿时间与阻燃稳定性。

4. 长效隔热锁热辅助机制

堆叠片层结构内部可形成稳定空气隔热层，燃烧过程中可持续锁隔热流、降低基材内部温升速率，配合致密炭层实现“外隔火、内锁热、阻供氧、抑产烟”的全方位阻燃防护效果。

三、   配伍性与行业短板提示（工程师实操重点）

阻燃改性蒙脱土广谱适配全品类橡塑体系，与PP/PE聚烯烃、ABS/PS通用塑料、PA/PC工程塑料、TPE/TPR弹性体、环氧树脂涂层适配性极佳。可与氢氧化铝、氢氧化镁、磷氮体系、溴-锑协效体系无拮抗复配，兼容常规抗氧剂、润滑剂、色母、偶联剂等加工助剂，纳米分散均匀、无团聚、不析出、不起霜。

配方配伍关键提示：蒙脱土呈弱酸性，高温工况下需避免与强碱性助剂过量配伍，防止酸碱中和影响片层结构完整性与催化成炭效率；与无机氢氧化物复配时可互补增效，与磷氮体系复配可大幅提升成炭率与炭层质量。

行业核心短板与精准应用边界（量产避坑重点）：

一是无独立主阻燃能力：纯蒙脱土无法单独实现UL94 V0、建筑B1级等高阻燃等级，仅作为协效增效、抑烟、稳炭、抗熔滴助剂使用，必须搭配主阻燃体系方可达标；

二是高添加易影响流动性：添加量过高易增大体系熔体粘度，导致薄壁注塑流动性下降、制品表面光洁度降低，需严格控制掺量区间；

三是普通品级分散性差：未经过有机插层改性的原生蒙脱土极易团聚，不仅无阻燃增效效果，反而会降低制品力学韧性；

四是无气相猝灭能力：无法像溴系体系快速切断燃烧链式反应，针对极速明火场景，需搭配气相阻燃体系协同补强。

四、   核心应用场景：聚焦低烟、抗熔滴、长效稳燃主赛道

蒙脱土的核心产业价值，是补齐各类主流阻燃体系的性能短板：无机阻燃烟密度偏高、炭层疏松；磷氮阻燃耐水耐候弱、易返潮失效；溴系阻燃烟毒偏高、长期耐候衰减。凭借极致抑烟、强效成炭、抗熔滴蔓延、极低添加增效、力学保留优异、零VOC环保六大优势，成为全行业通用型阻燃协效刚需材料。

1. 建筑低烟阻燃橡塑制品（核心刚需场景）

建筑线缆、管材、保温辅材、装饰板材对烟密度、熔滴抑制、环保性要求严苛。蒙脱土复配无机阻燃体系，可大幅降低燃烧烟气浓度、杜绝熔融滴落蔓延、提升炭层致密性，稳定达标建筑低烟阻燃规范，适配密闭空间消防安全刚需。

2. 工程塑料耐燃改性场景

ABS、PA、PC、PBT等工程塑料阻燃改性，普遍存在炭层松散、燃烧穿孔、熔滴严重、阻燃通过率不稳定的问题。少量添加改性蒙脱土即可优化炭层结构、提升阻燃稳定性、降低不良率，同时小幅补强制品刚性与尺寸稳定性，适配高端工业结构件阻燃需求。

3. 软质弹性体阻燃制品

TPE/TPR软质线缆护套、密封件、家居橡塑制品，高填充无机阻燃易导致制品变硬、回弹下降、手感变差。蒙脱土极低添加即可实现抑烟稳燃，不破坏基材柔软回弹性能，无表面析出发白，保障制品外观与力学手感。

4. 户外长效耐候阻燃制品

户外管材、光伏辅材、园林橡塑、户外涂层材料，长期面临UV老化、高低温循环、潮湿淋雨工况。蒙脱土纯无机结构近零迁移、耐候耐老化、无VOC析出，可长期稳定保持抑烟阻燃性能，杜绝有机助剂后期失效、黄变、析出弊病。

5. 环保无卤低烟阻燃体系

无卤阻燃刚需场景中，单纯ATH、MDH高填充易损韧性、烟密度偏高，搭配改性蒙脱土可在不提升填充量的前提下，显著优化阻燃效果、降低烟毒、提升制品力学保留率，是高端无卤低烟阻燃的核心增效方案。

五、   工艺储存与落地配方参考（行业量产务实配比）

储存要求：密封干燥、常温避光存放，严格防潮防结块；超细粉体需规避长时间敞口放置，防止吸潮团聚影响分散效果；单独存放，避免与强碱性粉体混储，保障片层结构完整性。

加工温度适配：常规安全加工区间 150℃–280℃，热分解温度≥450 °C，超宽安全温差窗口，完全适配通用塑料、工程塑料、弹性体、涂层全品类高温成型工艺，全程无分解、无变色、无失效、无产气析出。

配方应用参考（量产可直接落地）

无机无卤低烟体系（ATH/MDH复配）：基材82%-88% + 10%-15%无机阻燃剂 + 1%-3%改性蒙脱土，可显著降低烟密度、优化炭层致密性、抑制熔滴蔓延，提升无卤阻燃体系稳定性与力学性能。

磷氮阻燃体系：基材85%-90% + 8%-12%磷氮阻燃剂 + 0.8%-2%改性蒙脱土，强化低温成炭能力，解决磷氮体系炭层疏松、耐水性弱的问题，提升制品耐候阻燃长效性。

溴-锑协效阻燃体系：基材90%-94% + 4%-6%溴系主阻燃 + 1%-2%三氧化二锑 + 1%-2%改性蒙脱土，大幅降低溴系体系燃烧烟毒，杜绝熔滴飞火，提升阻燃测试一次通过率。

TPE弹性体阻燃体系：弹性体基材92%-96% + 3%-5%主阻燃体系 + 0.5%-2%改性蒙脱土，兼顾柔软回弹性能与低烟阻燃需求，制品表面光洁无析出、耐候稳定性优异。

关键协效提示：需注意，蒙脱土添加量超过2%后，对材料极限氧指数（LOI）的提升会呈现明显边际递减效应，其核心应用价值更多体现在降低烟密度、抑制熔滴蔓延、优化炭层致密性、提升阻燃稳定性上，切莫单一以氧指数增幅评判其增效效果。：蒙脱土核心价值在于“小掺量、大增效”，无需高填充即可补全各类阻燃体系短板。量产严禁高掺量使用，避免粘度上升、力学下降、外观变差；搭配硅烷偶联剂预处理可进一步提升纳米分散性与界面结合力，增效效果翻倍。

六、   应用边界与工程师避坑指南

为规避配方调试、量产落地、选型适配风险，明确蒙脱土五大核心应用边界，精准选型不踩坑：

1. 功能定位边界：仅作为协效阻燃、抑烟、成炭、抗熔滴助剂，无独立主阻燃能力，不可单独用于UL94 V0、建筑B1级等高等级阻燃达标场景，必须搭配对应主阻燃体系。

2. 品级选型边界：必须选用有机插层改性、高剥离率阻燃专用品级，原生未改性蒙脱土易团聚、无增效、损性能，严禁替代专用品级使用。

3. 配方掺量边界：适配掺量区间0.5%-3%，超量添加会提升体系熔体粘度，导致注塑流动性变差、制品表面粗糙、韧性下降，量产需严格控量。

4. 配伍禁忌边界：自身呈弱酸性，需规避与强碱性助剂过量复配，防止破坏片层结构、降低催化成炭与阻隔增效效果。

5. 性能短板边界：无气相自由基猝灭能力，针对极速明火、薄件极速燃烧场景，需搭配溴系或高效磷氮体系补强气相阻燃能力。

七、   行业价值总结

当前橡塑阻燃行业普遍存在“达标容易、优质难、稳定难、耐候难”的结构性痛点：单一无机阻燃高填充损韧性、烟密度高；磷氮体系耐水耐候差、炭层质量低；溴系体系烟毒偏高、长期稳定性不足。各类体系均存在无法自行补齐的性能短板。

改性阻燃蒙脱土凭借纳米片层阻隔、极致抑烟降毒、催化致密成炭、强效抗熔滴、近零迁移耐候、广谱环保合规的核心优势，成为行业唯一可适配全品类阻燃体系的通用型协效材料。以极低添加量补齐各类主阻燃体系的性能缺陷，在不牺牲制品力学、外观、加工性的前提下，实现“阻燃更稳、烟气更低、炭层更密、服役更久”的全方位升级。

在消防安全标准升级、低烟无毒环保要求趋严、高端橡塑制品提质增效的行业趋势下，高纯度改性蒙脱土已成为阻燃配方优化、量产良率提升、高端制品迭代的刚需功能性材料，是兼顾性价比、落地性、合规性、长效稳定性的最优阻燃协效解决方案。
