在全球环保法规日益严苛、无卤阻燃成为行业主流的趋势下，传统卤素阻燃剂因燃烧时释放有毒烟雾和腐蚀性气体逐渐被淘汰。

三聚氰胺聚磷酸盐（Melamine Pyrophosphate，简称 MPP）作为磷 - 氮系无卤阻燃剂的核心代表，凭借氮磷协同阻燃的高效性、优异的热稳定性及环境相容性，在塑料、涂料、橡胶等多领域崭露头角，尤其在工程塑料阻燃改性中表现突出，成为推动材料行业绿色转型的关键材料。

一、认识三聚氰胺聚磷酸盐：定义与分类

MPP 是由三聚氰胺与磷酸 / 聚磷酸通过反应生成的聚合型无机铵盐，属氮磷协同型膨胀阻燃剂，分子通式为 HO (C₃H₇N₆PO₃)ₙH（n 为聚合度），CAS 号为 218768-84-4。其性能与分子结构、聚合度密切相关，核心分类可基于结构衍生关系划分：

1. 按结构衍生分类

DMPY/MPP 作为 MP 的聚合衍生物，通过一步脱水缩合，解决了 MP 热稳定性不足的痛点，成为更高性能的无卤阻燃选择，特别是MPP具有更低的水溶性和更高的耐温性，适用于更高端的领域。同时也可部分取代聚磷酸铵（APP）在特定场景中的应用。

二、三聚氰胺聚磷酸盐的理化性能与安全性

MPP 的广泛应用源于其均衡的理化指标与突出的环保安全性，完美契合现代工业加工与绿色生产需求：

1. 基础理化性能

2. 安全性与环保性

低毒性：化学品安全技术说明书（MSDS）显示其无危害分类，急性毒性极低，对人体皮肤、呼吸道无明显刺激；

环境友好：燃烧时不释放卤化氢等腐蚀性气体，仅释放氮气等惰性气体，烟密度低、毒性小、腐蚀性弱；

强合规性：符合欧盟 RoHS、REACH 等环保法规，适配 UL94 阻燃标准，可直接用于出口产品；

耐候性优异：不含溴元素，抗紫外线性能突出，阻燃制品长期使用不泛黄、性能稳定。

三、阻燃机制：氮磷协同的膨胀型阻燃核心

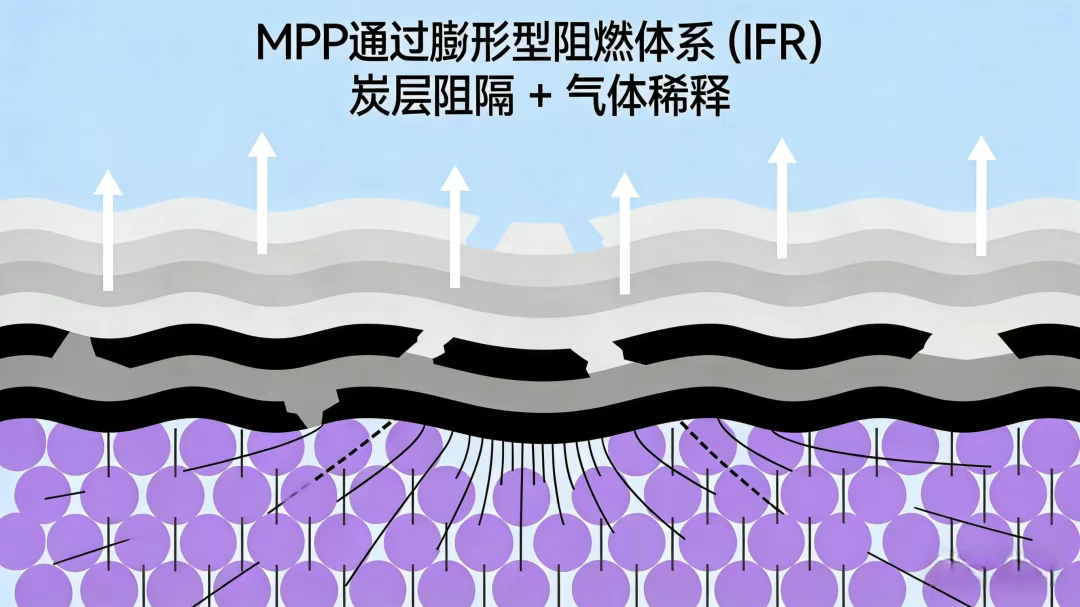

MPP 通过膨胀型阻燃体系（IFR）实现 “炭层阻隔 + 气体稀释” 双重阻燃效果，其氮磷协同机理分三步高效运作：

酸源释放：当温度达到 300℃以上（匹配工程塑料加工温度），MPP 受热分解释放磷酸类物质，启动阻燃反应链；

炭层构建：磷酸与碳源（如季戊四醇、聚酰亚胺）发生酯化脱水反应，促进碳源形成致密多孔的膨胀炭层，物理阻隔热传导与氧气接触，阻断燃烧链式反应；

气体稀释：分解过程中同步释放大量氮气（含氮量高达 44%），既稀释燃烧区域的氧气浓度，又降低可燃气体浓度至爆炸极限以下，阻断燃烧链式反应。

1. 核心阻燃特点

协同性强：可与成炭剂（如季戊四醇）搭配后单独构成膨胀阻燃体系，也可与其他磷系阻燃剂（如烷基次膦酸铝）复配，阻燃效率较单一体系提升 30% 以上；

加工适应性好：分解温度高，加工过程中不分解、不挥发，不影响基材表面光洁度；

应用灵活：在防火涂料中可同时充当催化剂与发泡剂，添加后不明显增加体系粘度；

局限性：对材料力学性能有一定影响，添加量过高（通常超过 30%）会导致基材变脆。

四、合成技术：从前驱体制备到聚合优化

MPP 的性能与合成工艺直接相关，工业上主要通过两种路线实现量产，核心围绕 “热稳定性提升” 与 “聚合度控制” 展开：

1. 主流合成路线

两种合成路线均需严格控制反应温度与原料纯度，避免低聚体残留，确保 MPP 的高分解温度与低水溶性。

2. 前驱体 MP 制备工艺

作为 MPP 的关键原料，MP 的制备流程为：

（1）90~95℃恒温水浴中，将三聚氰胺分散于水中；

（2）控制温度与滴加速度，缓慢滴加浓磷酸，高速搅拌促进反应；

（3）冷却至室温后抽滤，用去离子水洗涤滤饼；

（4）干燥获得白色 MP 晶体。

五、应用领域：塑料阻燃的 “全能适配者”

MPP 凭借优异的热稳定性与分散性，在多领域实现广泛应用，尤其在塑料阻燃领域表现突出，成为工程塑料改性的优选阻燃剂：

1. 核心应用领域（重点塑料方向）

工程塑料阻燃：

玻纤增强 PA6/PA66（玻纤质量份数 30%）：与烷基次磷酸铝共用，可以满足1.6mm UL94 V-0阻燃要求，灼热丝可达750℃。

乙烯 - 醋酸乙烯酯共聚物（EVA）：与结焦剂共用，展现高效膨胀阻燃效果，适用于线缆护套材料。

合成橡胶（丁苯、丁腈橡胶）：添加 20%~25%，提升橡胶阻燃等级，不影响弹性。

2. 典型应用配方示例

六、使用建议与改性方向

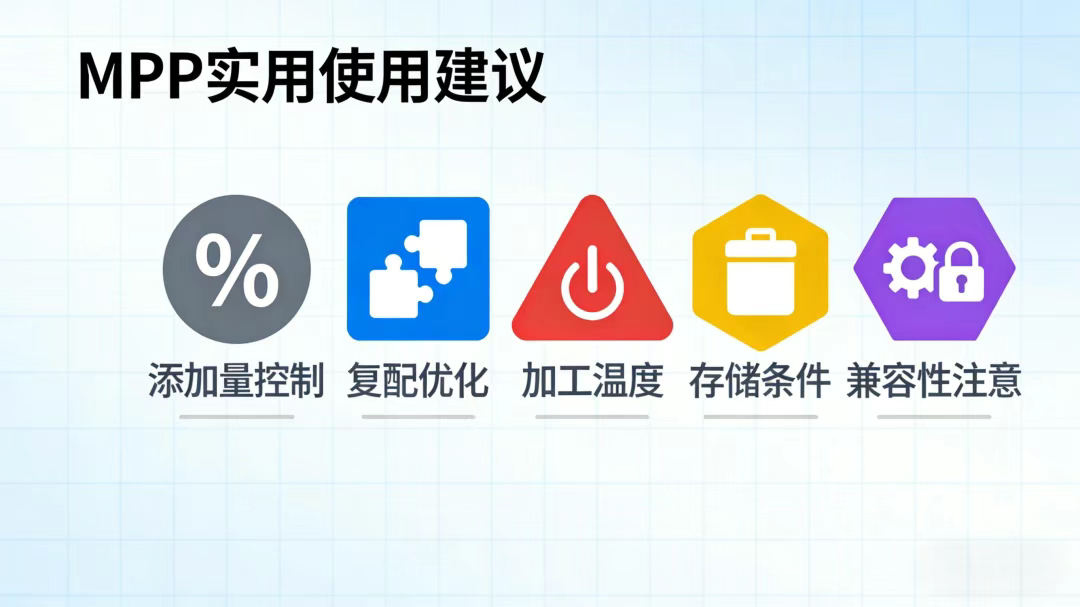

1. 实用使用建议

添加量控制：过量MPP加入聚烯烃或工程塑料中可能导致材料变脆，实际使用过程中可根据具体情况注意其添加份数；

复配优化：优先与成炭剂（季戊四醇、聚酰亚胺）、协同剂（硼酸锌、4A 分子筛）复配，在降低添加量的同时提升阻燃与力学性能；

加工温度：挤出加工温度一般低于 260℃，避免长时间高温导致 MPP 分解失效；

存储条件：常温储存于阴凉干燥处，密封保存，防止吸潮结块；

兼容性注意：与高吸水性材料隔离使用，避免影响制品稳定性。

2. 核心改性方向

针对 MPP 添加量较高、部分基材相容性不足的问题，行业主流改性技术包括：

偶联剂改性：采用硅烷、铝酸酯偶联剂修饰表面，提升与高分子基材的相容性，减少力学性能损失；

包覆改性：用三聚氰胺树脂、聚氨酯等囊材包覆 MPP 颗粒，进一步降低吸湿性与迁移性；

协同改性：与矿物填料（硅灰石、滑石粉）、纳米材料（分子筛）复配，促进致密炭层形成，兼顾阻燃与力学性能；

高效复配体系：开发 “MPP + 烷基次膦酸铝”“MPP+APP” 复合体系，降低总添加量，适配高端材料需求。

七、产业现状与企业实践：品质标杆与市场格局

1. 全球产业格局

MPP 产业化始于 20 世纪末，我国于 21 世纪初叶（2005 年前后）实现工业化技术突破，目前已成为全球主要生产与应用市场。国内产能集中于山东、四川、江苏等地，年产量稳步增长，满足汽车、电子、建筑等领域的阻燃需求。

2. 核心企业产品优势

这些企业通过工艺改良与产品定制化，为不同场景提供精准解决方案，例如 DSM 的 Melapur200 系列可满足白色 / 彩色制品加工需求，断裂伸长率＞2.1%，缺口冲击强度＞40kJ/m²。

八、未来展望

随着 “双碳” 目标推进与环保法规持续收紧，MPP 作为环保型无卤阻燃剂的市场需求将持续增长，未来发展方向集中在三大维度：

高端化：开发超高热稳定性（分解温度＞350℃）、超低添加量（≤15%）的 MPP 产品，适配航空航天、高端电子等严苛场景；

多功能化：融合阻燃与抗菌、抗老化、增强功能，开发 “阻燃 + 多功能” 一体化添加剂，拓展应用边界；

绿色化：探索生物质碳源（如淀粉、纤维素）与 MPP 复配，构建全生物基膨胀阻燃体系，进一步降低环境足迹；

智能化生产：推进连续化、自动化生产工艺，提升产品纯度与批次稳定性，降低生产成本。

国内企业正加速布局纳米级包覆 MPP、生物基协同阻燃体系等创新产品，预计未来 3 年内，低添加量、高性能 MPP 产品将成为市场主流。

结语

三聚氰胺聚磷酸盐（MPP）作为氮磷协同无卤阻燃剂的核心代表，以其优异的热稳定性、高效阻燃性与环境相容性，在塑料阻燃领域树立了新标杆。通过技术改性与复配优化，MPP 正逐步解决自身局限性，拓展至工程塑料、高端涂料等更多高价值领域。以国内外骨干企业为代表的产业力量，通过工艺创新与产品定制化，搭建起 MPP 技术与产业应用的桥梁。未来，随着绿色发展理念的深入，MPP 将在推动材料行业安全环保转型中发挥更关键作用，为汽车、电子、建筑等领域提供更可靠的阻燃解决方案。

免责声明：本文中数据、资料通过公开信息或合法渠道获得，不保证所载信息的准确性和完整性，仅供读者参考，不构成任何投资、法律或会计建议，任何通过本文作出的投资决策与本网站无关。本文中部分资料来源于网络，如涉及作品版权问题，请与我们联系删除！
