BDP【阻燃科普】：PC、ABS、PPO合金专用“耐高温无卤磷酸酯阻燃基石”
做工程塑料合金改性、高端无卤家电外壳、汽车内饰阻燃、精密电子结构件的研发工程师，都面临一个共性痛点：传统小分子磷酸酯阻燃剂挥发性大、耐温差、高温挤出易析出冒烟，容易造成制品喷霜、模口积碳、力学下降；而高分子无卤阻燃剂填充量高、流动性差、注塑成型难度大，无法兼顾高耐热、低挥发、高流动、力学保真、长效不迁移的量产需求。在无卤阻燃迭代进程中，适配PC/ABS、PPO/HIPS高端合金体系的均衡型阻燃材料长期稀缺。
在精细阻燃系列科普中，我们聚焦工程塑料无卤改性的主流标杆材料——BDP（双酚A双(二苯基)磷酸酯）。作为齐聚芳香磷酸酯代表产品，BDP依托双酚A对称骨架+双磷酸酯芳香结构，区别于普通TPP、RDP等小分子磷系产品，凭借高耐热低挥发、磷含量均衡、水解稳定性优异、树脂相容性极强、阻燃与流动性双兼顾的核心优势，成为PC/ABS、PPO/HIPS、环氧树脂、PVC高端改性领域难以替代的无卤阻燃主力，是高端工程塑料合金量产的标准化阻燃基石。
一、 核心认知：什么是BDP阻燃剂？
BDP（双酚A双(二苯基)磷酸酯，CAS：181028-79-5【工业齐聚物】；单体纯品CAS：5945-33-5），是一款齐聚型芳香族无卤磷酸酯阻燃剂。其单分子理论分子量约692.6，工业品为n=1~3的不同聚合度齐聚混合物，数均分子量普遍在700~1000区间，属于中高分子量磷系阻燃体系，完美填补了小分子磷酸酯耐热不足、高分子阻燃剂流动性差的性能空白。产品常温理化性质稳定，与多数工程塑料、树脂体系相容性优异，适配高温挤出、注塑、溶液合成等全工艺场景，仓储稳定性优异，适合规模化量产。
与传统TPP（磷酸三苯酯）、RDP（间苯二酚双磷酸酯）不同，BDP引入双酚A刚性骨架结构，大幅提升分子热稳定性与抗迁移能力，同时保留芳香磷酸酯的高阻燃活性与优异加工流动性。属于添加型高效无卤磷系阻燃剂，不参与树脂聚合反应，但凭借大分子量与对称空间结构，可实现接近聚合型产品的低迁移、低挥发特性，兼顾“小分子助剂的加工优势”与“高分子材料的稳定长效优势”，是工程塑料合金无卤改性的最优均衡方案。
核心差异化亮点：耐热远优于普通小分子磷系，高温加工无冒烟、无析出；水解稳定性突出，适配高湿服役工况；对基材冲击、拉伸性能影响极小（行业常规降幅＜5%），同时可优化熔体流动性，降低注塑成型难度，完美适配高端家电、汽车、精密电子的严苛生产与长期服役标准。
产品外观：无色至淡黄色澄清透明液体，纯度高、色度优异、无机械杂质，不影响制品底色、透明性与表面光泽，适配浅色、高光、透明制件量产需求。

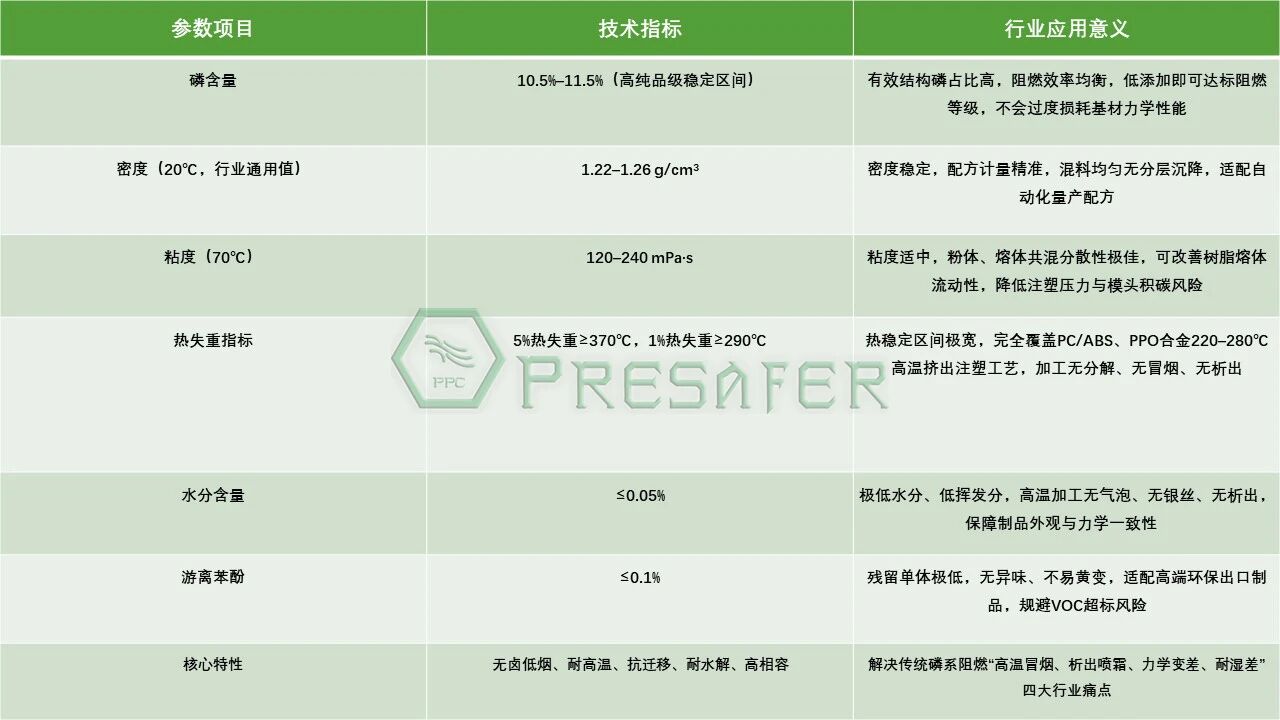

核心定量理化参数（行业技术参考·实测量产标准）
合规管控现状（合规依据截至2026年7月）
BDP属于纯无卤、无锑、无重金属环保磷系阻燃体系，不含氯、溴、铅、镉等受限物质。截至2026年7月，高纯工业级BDP未列入REACH-SVHC高关注物质清单、POPs禁用清单，不属于RoHS 2.0指令受限物质，同时符合TSCA注册要求，适配全球绝大多数国家和地区的出口准入标准。
风险提示：BDP为芳香磷酸酯结构，长期极端高温、强酸碱水解工况下存在微量降解风险；同时市面低端粗制品存在苯酚残留偏高问题，易导致制品异味、黄变、VOC超标。高端出口、汽车内饰、精密电子场景，务必选用低残留高纯品级，并索要RoHS、REACH、卤素第三方检测报告，规避批次合规风险。同时需重点关注水解合规风险：BDP水解产物包含双酚A（BPA），BPA已被列入欧盟REACH-SVHC清单且处于持续管控升级阶段，终端制品若涉及欧盟食品接触、婴幼儿用品等高严苛场景，需单独评估BPA残留合规风险。
二、 阻燃原理：气相淬灭+凝聚相成炭，磷系双效稳定阻燃
BDP依托双酚A刚性骨架+双芳香磷酸酯结构，实现气相自由基淬灭与凝聚相催化成炭双向协同阻燃，阻燃机制成熟稳定、无腐蚀性烟气、低烟低毒，可依据GB/T 2408、UL94等标准进行阻燃等级测试与验证，完美匹配工程塑料合金高温阻燃、长效防护需求。
1. 气相自由基淬灭，中断燃烧链式反应（核心高效机制）
高温燃烧条件下，BDP分子磷酸酯基团裂解，释放高活性磷氧自由基（PO·、PO₂·），可快速捕捉燃烧体系中的H·、OH·高能活性自由基，直接终止燃烧链式反应，从源头压制火焰蔓延。相较于普通磷系产品，BDP大分子裂解更平稳，自由基释放时效更长，阻燃持续性更优，无瞬间失效问题。
2. 凝聚相催化成炭，隔热隔氧抑制基材裂解
受热降解过程中，BDP持续生成偏磷酸、聚磷酸等粘性酸性中间体，可高效催化PC、ABS、PPO等基材发生脱水交联，快速在制品表面形成连续、致密、耐高温的稳定炭层。炭层有效阻隔外部热量、氧气与辐射热渗透，延缓基材热裂解速度，大幅减少可燃小分子挥发，抑制熔滴与二次引燃，守住制品结构完整性。
3. 大分子结构加持，低烟低毒、长效稳定
相比TPP等小分子磷酸酯，BDP大分子量齐聚结构挥发性极低，高温燃烧烟气量更少、毒性更低、无腐蚀性卤化氢气体释放，适配密闭空间、车载、家电等高安全要求场景；同时刚性骨架大幅提升炭层热稳定性，避免高温炭层破损脱落，阻燃长效性显著优于普通磷系体系。
配伍性与行业短板提示：BDP与PC、PC/ABS、PPO/HIPS、环氧树脂、改性聚酯体系相容性极佳，分散均匀无析出，不明显影响基材力学与耐候性能。常规加工温度区间内，与抗氧剂、润滑剂、玻纤、增韧剂无拮抗反应。行业短板清晰：一是属于添加型阻燃剂，极致高温、高湿长期老化工况下，仍存在微量迁移风险，弱于反应型DOPO体系；二是纯BDP阻燃效率有限，超高阻燃等级需搭配氮系、硼系协效剂；三是不适用于强极性水解严苛工况，长期沸水浸泡环境性能衰减略明显；四是对纯聚烯烃体系适配性一般，优先适配工程塑料合金体系。
三、 核心应用：聚焦高端无卤工程塑料合金
BDP的高耐热、低挥发、高相容、耐水解、加工流动性优异的特性，精准匹配工程塑料无卤改性的核心痛点，是目前PC/ABS、PPO/HIPS无卤阻燃量产的主流刚需原料，应用场景集中、附加值高、行业认可度极高。
1. PC/ABS合金无卤阻燃（核心主力场景）
是家电外壳、显示器壳体、打印机元器件、精密电子结构件的首选无卤阻燃方案。添加量低、分散性好，不影响合金基材的冲击韧性与尺寸稳定性，可稳定实现1.6mm UL94 V0级阻燃，极限氧指数LOI可达29%–32%。同时优化熔体流动性，改善注塑成型缺陷，解决传统无卤体系填充量大、制品变脆、表面粗糙、模口积碳等量产难题。
2. PPO/HIPS改性合金阻燃
适配工控设备外壳、高端电气绝缘结构件、车载塑料部件。凭借优异的热稳定性与水解稳定性，可耐受长期高温服役、湿热老化工况，阻燃长效性稳定，无后期析出、阻燃衰减问题，是PPO合金无卤阻燃的标准化配套原料。
3. 环氧树脂与特种树脂改性
可用于环氧灌封胶、绝缘涂层、酚醛树脂阻燃改性，低挥发、低杂质特性不会影响树脂固化体系与绝缘性能，适配电气绝缘、精密灌封等高可靠场景。
4. PVC、合成橡胶阻燃增塑体系
兼具阻燃与增塑双重功效，可改善制品柔韧性、降低加工硬度，同时提升阻燃等级，适配高端软质PVC、阻燃橡胶制品改性需求。
四、 工艺与储存注意事项（工程师实操标准）
储存需密封、干燥、避光恒温存放，避免长期高温暴晒、低温凝露与酸碱杂质污染，高纯品级常规仓储无吸潮、无分层、无变质，批次稳定性优异。依托5%热失重≥370℃的超高热稳定性，可完全适配工程塑料高温改性工艺。
量产加工温度建议：常规挤出、注塑加工区间220–280℃，290℃为短期耐受上限，避免长期超温滞留导致微量热降解、制品发黄。
配方应用参考（可直接落地）
PC/ABS合金体系：常规添加6%–10%高纯BDP即可稳定实现1.6mm试样UL94 V0无卤阻燃；搭配适量氮系协效剂可进一步降低添加量、提升耐湿热与抗析出性能。
PPO/HIPS体系：常规添加8%–12%可满足常规阻燃等级要求，具体添加量根据合金配比、制品厚度、阻燃标准微调。
提示：添加量过高不会持续提升阻燃效率，反而会轻微降低制品刚性与热变形温度（HDT，常规降幅3~5℃），需通过试样锁定最优配比；体系需规避强酸强碱杂质，严格管控加工温度，可有效保障制品长期耐水解稳定性与力学一致性。
⚠️ 应用边界与风险提醒（行业实操汇总）
为方便研发、配方工程师精准选型，规避量产与合规风险，汇总BDP核心应用边界：
1. 体系适配边界：主打PC/ABS、PPO/HIPS、环氧、聚酯等中高端工程塑料体系；纯聚烯烃体系相容性一般，不建议作为主阻燃剂使用。
2. 性能边界：属于优质添加型磷系阻燃剂，综合稳定性优于TPP、RDP等小分子产品，但仍弱于DOPO聚合型反应体系，极致长效、超高可靠场景需优先选用反应型阻燃方案。
3. 工艺温度边界：常规安全加工区间220–280℃，严禁长期290℃以上高温滞留，防止微量热降解引发黄变、异味。
4. 品控边界：低端产品苯酚残留、水分偏高，易导致VOC超标、制品黄变、耐水解差，高端场景必须严控游离苯酚≤0.1%、水分≤0.05%。
五、 行业价值总结
工程塑料无卤阻燃的核心竞争，早已不是“简单阻燃达标”，而是阻燃稳定、力学保真、加工友好、外观优异、长效耐候的综合性能平衡。
BDP凭借齐聚芳香磷的结构优势，完美解决了传统小分子磷系阻燃剂“耐热差、易挥发、易析出、冒烟严重”和高分子无卤阻燃剂“流动性差、填充量大、制品变脆”的双重痛点。以高耐热、低挥发、高相容、耐水解、加工性价比突出的核心优势，成为PC/ABS、PPO高端合金无卤改性的刚需基石材料。
在无卤化全面普及、终端制品颜值与可靠性要求持续升级的当下，BDP凭借成熟工艺、稳定性能、优异量产适配性，长期占据高端工程塑料无卤阻燃的主流赛道，是兼顾性能、成本、合规、量产性的最优均衡型阻燃方案。
