可膨胀石墨（EG）阻燃技术科普：无卤物理膨胀成炭材料
做高分子无卤改性、橡塑发泡、阻燃涂料、密封耐火材料的研发工程师，普遍面临共性技术痛点：传统磷氮阻燃剂依赖化学反应阻燃、受基体树脂影响大、高温易分解失效、抑烟抗熔滴能力弱；氢氧化铝、氢氧化镁等无机阻燃剂填充量极高，严重拖累材料力学、流动性与成型效率。在高端耐火、低烟无毒、防爆阻燃、长效耐温场景中，行业长期稀缺低填充、强隔热、抑烟抗滴、纯物理阻燃、耐温区间极宽的稳定性阻燃体系。
在精细化阻燃系列科普中，本期聚焦矿物类无卤阻燃的标杆材料——可膨胀石墨（Expandable Graphite，简称EG）。区别于所有化学型磷系、氮系、卤系阻燃剂，EG依托天然鳞片石墨层间插层改性技术，实现纯物理高温膨胀、层间剥离、形成蠕虫状致密炭隔热层，不依赖化学反应淬灭自由基，具备超高耐温、极限隔热、高效抑烟、无熔滴四大独特优势。是橡塑无卤改性、防火涂料、阻燃密封条、电缆护套、耐火封堵材料领域不可替代的功能性阻燃基材。
一、 核心认知：什么是可膨胀石墨（EG）？
可膨胀石墨（EG）是由天然鳞片石墨经强酸插层、水洗、烘干、膨化钝化制备而成的功能性矿物阻燃材料。微观具备典型层状片层结构，常温性质稳定，无小分子挥发物，且不参与树脂交联反应，无析出、无迁移风险；在高温受热条件下，层间插层剂瞬间气化膨胀，使石墨片层快速剥离、体积数十倍膨胀，形成蓬松致密的蠕虫状炭层，从而实现高效隔热隔氧阻燃。
与常规化学阻燃剂本质不同：EG属于物理阻燃体系，自身不燃烧、不依赖自由基反应、不消耗基体树脂，阻燃机制以“物理阻隔、热屏障、氧隔绝、抑烟固碳”为主，是目前极少数可实现高温耐火、长效阻燃、极低烟毒、无熔融滴落的绿色无卤材料。可与磷系、氮系、硼系阻燃剂形成高效协效体系，大幅降低整体填充量，兼顾阻燃等级与材料力学性能。
核心差异化亮点：耐温性能远超有机阻燃剂，高温不分解、不失效；具备卓越的抗熔滴效果，解决橡塑材料燃烧流淌难题；纯矿物结构耐老化、耐酸碱、耐候性极强，适合户外、高温、密闭严苛服役场景。

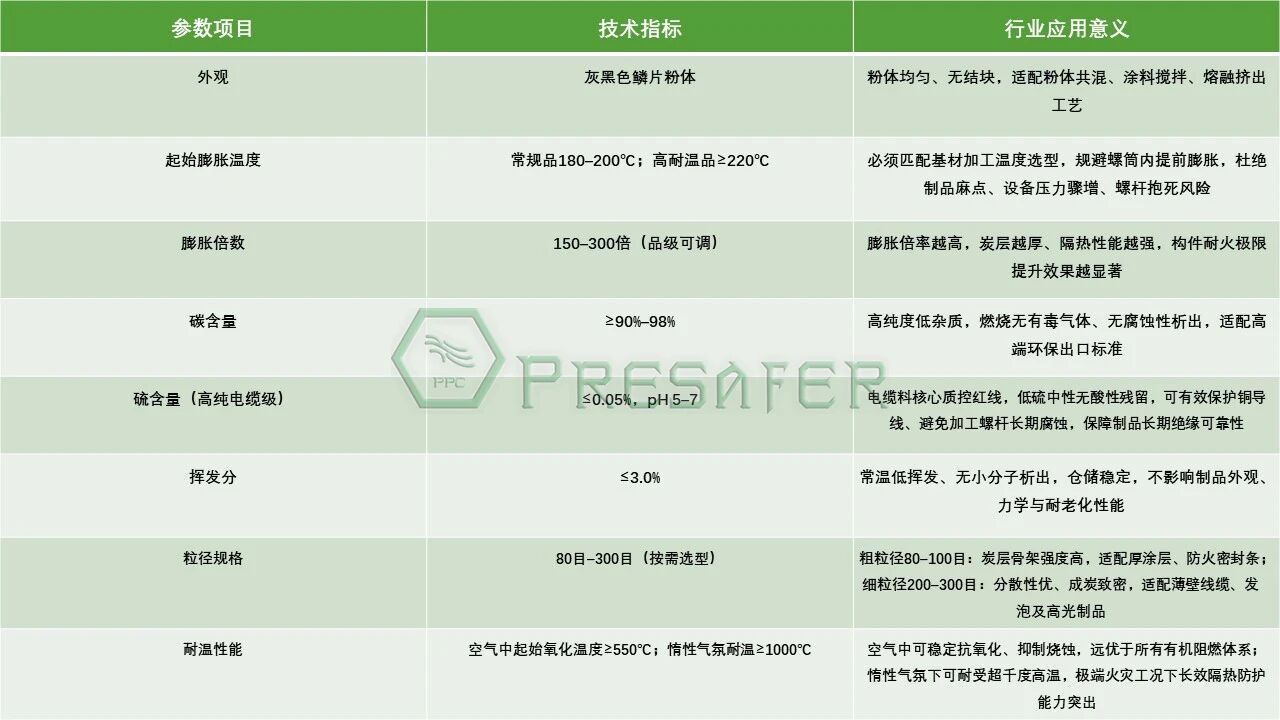

核心定量理化参数（行业量产通用标准）
合规管控现状（合规依据截至2026年7月）
可膨胀石墨（EG）属于纯无机无卤、无锑、无重金属、无磷氮绿色阻燃材料，不含氯、溴、受限有机污染物。截至2026年7月，高纯工业级可膨胀石墨本体未列入REACH-SVHC高关注清单、POPs禁用清单，不属于RoHS 2.0受限物质，本体完全契合全球无卤环保准入标准。需重点合规警示：低端粗制EG因原矿杂质去除不净、或采用含铬钝化剂后处理不彻底，易残留六价铬、多环芳烃（PAHs）等受限物质，极易触发出口合规风险。高端出口制品、精密电子、车载工况，务必索取完整SGS第三方检测报告，严控杂质残留。
风险提示：低端粗制EG存在残留插层酸性物质，长期存放易吸潮、轻微酸性析出，可能影响部分中性、弱碱性树脂体系的老化性能；高端电子、精密绝缘场景需选用高纯化、低硫、低酸值专用品级，避免酸性残留导致基材腐蚀、绝缘下降。
二、 阻燃原理：物理膨胀阻隔+固碳抑烟，无滴长效、机制独特
EG阻燃机制与磷系、氮系、溴系完全不同，不依赖化学自由基淬灭，核心依靠高温物理膨胀构建防护体系，形成“膨胀-覆盖-阻隔-固碳”的闭环阻燃逻辑，耐高温、抗冲刷、抗熔滴、低烟毒四大优势突出。

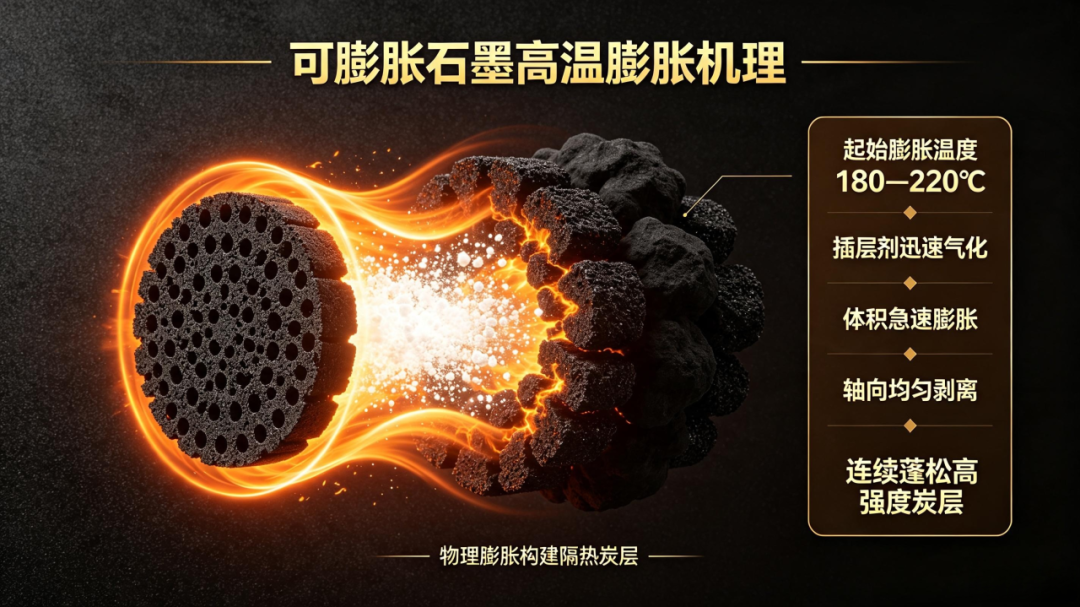

1. 高温瞬间膨胀，构建厚层蠕虫状隔热炭层（核心优势）
当环境温度超过起始膨胀温度（180–220℃），EG层间插层剂迅速气化、体积急速膨胀，石墨片层沿轴向均匀剥离，形成连续、蓬松、高强度的蠕虫状炭层。该炭层厚度远高于普通化学成炭层，可直接覆盖在基材表面，形成刚性热屏障，阻断外部热源持续传入基材内部，从根本延缓基体热裂解。
2. 物理隔绝氧气，终止燃烧持续条件
膨胀炭层致密且孔隙均匀，可牢牢隔绝空气中氧气与基材可燃小分子的接触，破坏燃烧必备条件。不同于化学阻燃的“瞬时淬灭”，EG炭层在千级高温下仍可保持结构完整，具备长效耐火、抗火焰冲刷能力，适合耐火极限要求高的工况。
3. 强力抑制熔滴，解决橡塑阻燃核心痛点
通用塑料、弹性体燃烧极易产生熔融滴落，造成火焰蔓延、二次引燃。EG膨胀炭层具备骨架支撑作用，可牢牢束缚熔融基体，彻底抑制熔滴掉落，无需大量添加抗滴落剂即可实现无滴燃烧，是软质橡塑阻燃、耐火封堵的关键协效材料。
4. 固碳抑烟，降低燃烧毒烟扩散
石墨本身为惰性碳结构，燃烧过程不产生有毒烟气，同时可吸附、固定基材热解产生的可燃烟尘颗粒，大幅降低烟密度与毒烟释放量，适配隧道、轨道交通、密闭建筑、车载内饰等高安全阻燃场景。
配伍性与行业短板提示：EG与PP、PE、EVA、TPU、橡胶、涂料、环氧树脂体系相容性优异，物理惰性不参与树脂反应，不影响固化机理。中性加工条件下，与抗氧剂、润滑剂、色母、填料无拮抗反应。行业短板清晰：一是纯EG单独阻燃效率有限，难以单独达到高等级V0阻燃，需搭配磷氮协效体系；二是粉体为黑色，无法制作浅色、透明制品，应用外观场景受限；三是粗粒径EG对制品表面平整度、光泽度有轻微影响，高光精密制品需选用超细高纯品级；四是无气相淬灭机制，阻燃效率弱于溴系、高端磷系，主打“耐火、抑烟、抗滴、长效稳定”差异化赛道。
三、 核心应用：聚焦耐火、抑烟、抗滴落、长效阻燃场景
可膨胀石墨不追求极致快速阻燃，而胜在高温耐火极限强、无熔滴、低烟无毒、耐候耐老化、性价比极高，精准适配其他阻燃体系难以胜任的严苛长效服役场景。
1. 线缆护套、绝缘料无卤阻燃（主力场景）
广泛用于EVA、PE、TPU无卤阻燃电缆料、低烟无卤电线护套。低填充即可显著提升极限氧指数，彻底解决燃烧熔滴、烟密度大、高温击穿风险，满足轨道交通、建筑消防、电力线缆低烟无毒阻燃标准，耐长期老化、耐温稳定性优异。
2. 防火涂料、膨胀型耐火涂层
是钢结构防火涂料、阻燃地坪、隧道防火涂层、饰面阻燃涂料的核心膨胀基材。高温膨胀形成厚层隔热炭层，提升构件耐火极限，延缓钢结构温升变形，消防验收通过率高、长期稳定性优于传统单一磷氮涂料体系。
3. 橡塑发泡、密封耐火材料
用于阻燃发泡海绵、防火密封条、膨胀阻燃胶条、封堵泥等制品。受热快速膨胀封堵缝隙，阻断火焰与烟气蔓延，具备遇火自封堵功能，是建筑防火封堵、家电防火隔离的刚需材料。
4. 工程塑料、弹性体阻燃协效改性
搭配MCA、APP、聚磷酸酯等体系协同使用，可大幅降低整体填充量，同时解决纯磷氮体系易滴落、烟密度高、高温炭层易破损的问题，适配家电结构件、汽配阻燃件、通用塑料无卤升级。
四、 工艺与储存注意事项（工程师实操标准）
储存需密封、干燥、避光存放，严防受潮结块。EG常温极其稳定，但吸潮后会导致粉体分散变差、局部提前微膨胀，影响制品外观与阻燃均匀性；严禁长期高温暴晒、高湿环境堆放。
加工温度适配：常规橡塑加工温度＜180℃可安全生产，无提前膨胀风险；加工区间建议控制在140–175℃。高于200℃短时加工可耐受，但长期高温滞留会引发局部提前膨胀，造成制品鼓包、麻点缺陷。
配方应用参考
低烟无卤电缆料体系：EG单独添加3%–8%即可显著抑烟、抗熔滴；搭配磷氮协效体系总填充可控制在40%以内，相较纯无机体系大幅提升力学与流动性。
膨胀防火涂料体系：EG添加2%–5%可显著提升膨胀炭层厚度与致密性，增强耐火极限，避免炭层开裂脱落。

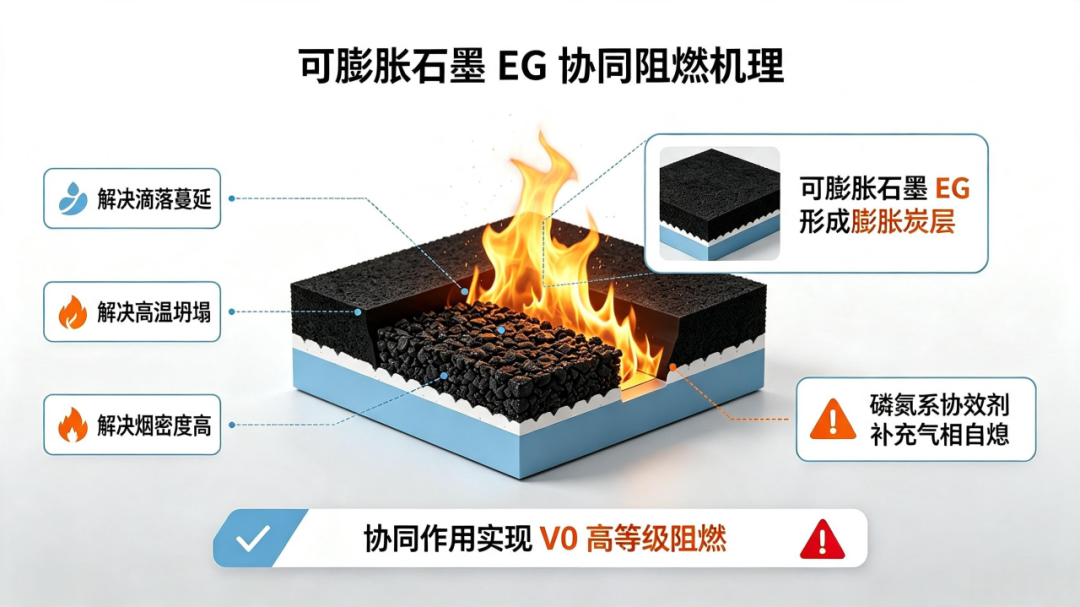

橡塑改性体系：根据制品厚度与阻燃等级，搭配协效剂添加4%–10%，可稳定消除熔滴、大幅提升LOI极限氧指数、优化阻燃稳定性。需重点说明：EG单独使用仅能实现UL94 V-1/V-2级阻燃，无法达成V0等级。核心价值是解决橡塑燃烧“滴落蔓延、高温坍塌、烟密度高”问题，必须搭配磷、氮系协效剂补充气相自熄能力，方可实现V0高等级阻燃。简单概括：EG负责不滴落、不蔓延，协效剂负责快速自熄。
提示：EG膨胀倍率核心取决于石墨纯度与插层率，并非粒径越粗性能越好。粗粒径侧重炭层骨架强度，适配厚层耐火制品；细粒径成炭更致密、分散更均匀，可有效避免薄壁制品炭层刺穿失效问题。高光、精密薄壁制品优先选用200–300目超细、低硫、高纯钝化品级，兼顾阻燃性能与制品外观。
⚠️ 应用边界与风险提醒（行业实操汇总）
为方便研发、配方工程师精准选型，规避量产与场景错配风险，汇总EG核心应用边界：
1. 颜色边界：天然黑色粉体，无法用于浅色、白色、透明制品，场景限制明确，仅适配深色阻燃体系。
2. 阻燃机制边界：以物理阻隔、抑烟、抗滴为主，无气相淬灭能力，单独使用阻燃等级有限，必须搭配磷/氮/硼协效体系实现高等级阻燃。
3. 工艺温度边界：安全加工温度≤180℃，长期超温易提前膨胀，造成制品缺陷。
4. 品控边界：低端酸性残留EG易吸潮、腐蚀基材，高端绝缘、长寿命场景必须选用低酸、低硫、高纯钝化品级。
五、 行业价值总结
无卤阻燃材料的迭代，早已不是单一“阻燃达标”，而是抑烟、抗滴、耐温、长效、低填充、高可靠的综合能力比拼。
可膨胀石墨（EG）凭借独一无二的物理高温膨胀成炭、千度耐热、强力抑烟、零熔滴、低毒环保特性，完美补齐了磷氮体系抗滴弱、耐温低、高温炭层易坍塌的短板，
作为矿物类绿色无卤阻燃基石材料，EG不依赖复杂化学反应、耐候耐老化、适配工况极广、量产性价比突出，尤其在电缆护套和薄壁制品中，EG凭借低填充即可实现高效抑烟抗滴效果，大幅降低整体阻燃体系填充负荷，为配方预留充足空间添加增强填料或优化配方成本，是高端无卤阻燃体系中兼顾性能、工艺与成本的优质解困方案，也是低烟无卤线缆、防火涂料、耐火封堵、橡塑阻燃升级的刚需核心原料，在公共消防、轨道交通、电力安防、新能源阻燃领域具备不可替代的长期价值。
