包覆型红磷阻燃科普：高磷含量微胶囊无卤阻燃体系

做工程塑料改性、尼龙阻燃、环氧树脂灌封、橡胶阻燃的研发工程师，长期面临一个核心行业矛盾：普通无卤阻燃剂（磷氮、氢氧化铝、EG）普遍存在添加量大、力学损耗高、阻燃效率偏低、薄壁难过V0等问题；而原生红磷虽然磷含量极高、阻燃效率顶尖，但存在吸潮、易氧化、产生磷化氢、储存易燃、加工冒烟、色相发红、体系稳定性差等致命缺陷，无法用于高端量产制品。

在精细化阻燃系列科普中，本期聚焦尼龙、环氧、弹性体高阻燃刚需材料——包覆型红磷（微胶囊红磷）。通过树脂/氢氧化铝/二氧化硅多层包覆钝化工艺，彻底解决原生红磷的安全性与稳定性缺陷，保留超高磷含量、极低添加量、高效气相+凝聚相双阻燃机制核心优势，是目前薄壁厚、高CTI、高耐温、低填充无卤V0阻燃体系中性价比最高、通用性最强的标杆材料。

一、   核心认知：什么是包覆型红磷？

包覆型红磷，又称微胶囊包覆红磷，是采用多层无机/有机包覆钝化技术，对高纯红磷粉体进行表面封闭改性得到的高效无卤阻燃剂。核心原理是将高活性红磷颗粒完全包裹在致密保护层中，隔绝空气、水汽与剪切热，杜绝氧化、吸潮、自燃、释气等风险，使原本易燃易爆的原生红磷转变为可安全量产、耐储存、耐高温、低析出的工业级阻燃原料。

区别于普通磷系阻燃剂（BDP、RDP、APP），包覆红磷最大的差异化优势是磷含量碾压级领先，阻燃效率远高于常规无卤体系，可在极低添加量下实现UL94 V0，最大限度保留基材力学、流动性与尺寸稳定性。属于添加型无卤阻燃体系，常温极度稳定，不参与树脂聚合，高温燃烧过程中通过可控分解实现高效阻燃。

核心差异化亮点：行业无卤阻燃中单位磷含量最高、阻燃效率最强；添加量极低、力学损耗最小；耐温高、适配PA、PBT、EP高温加工；适配薄壁制件、高CTI电气阻燃场景，是尼龙无卤阻燃不可替代的核心体系。

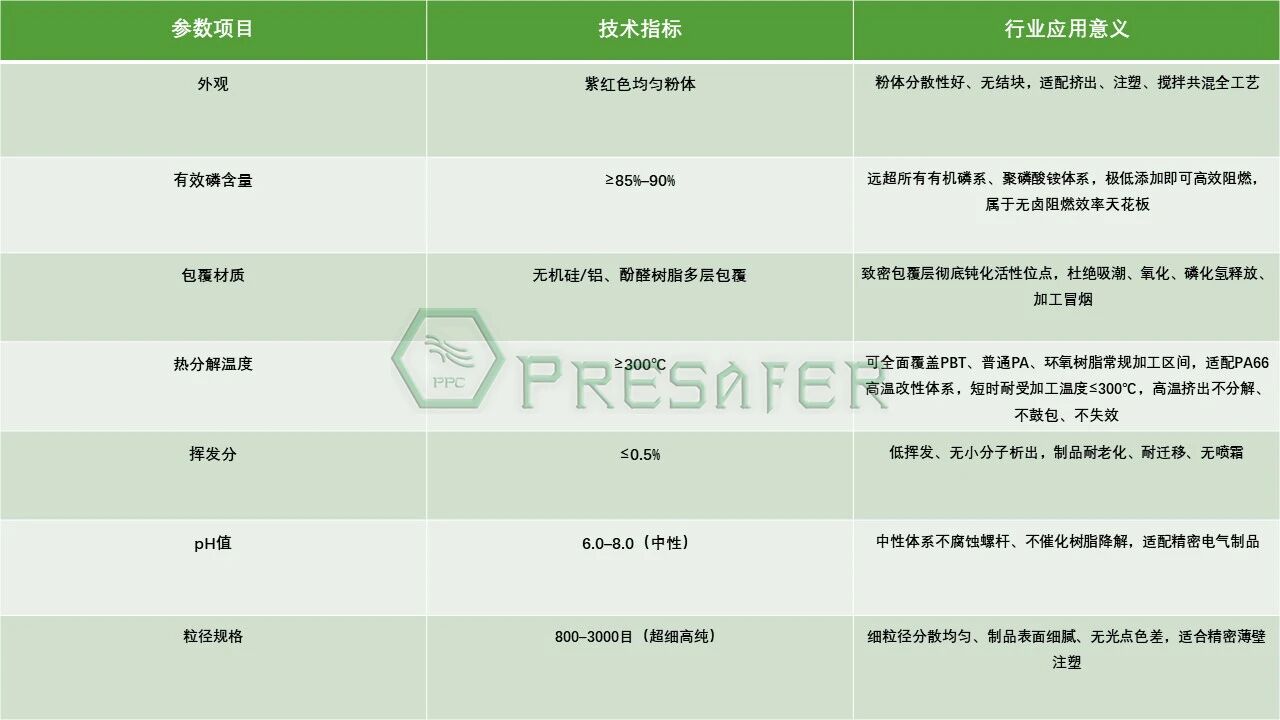

核心定量理化参数（行业量产通用标准）

合规管控现状（合规依据截至2026年7月）

包覆型红磷属于无卤、无锑、无重金属绿色阻燃体系，不含氯、溴、多溴联苯、邻苯类受限物质。截至本文发布时，高纯合规包覆红磷本体未列入REACH-SVHC高关注清单、POPs禁用清单。由于REACH-SVHC清单为年度动态更新，长期出口项目建议定期复核最新法规清单，完全符合RoHS 2.0、卤素豁免标准，适配全球家电、电气、汽配出口准入要求。

风险提示：未彻底包覆的低端红磷存在极大安全隐患，易吸潮氧化、释放微量磷化氢气体，长期密闭储存存在自燃风险；低端产品杂质高、酸值不稳定，易导致树脂降解、制品发黄、电气性能下降。高端电气、精密绝缘、长期耐候场景，务必选用多层完全包覆、低酸值、无游离磷高纯品级，并索取完整第三方检测报告。

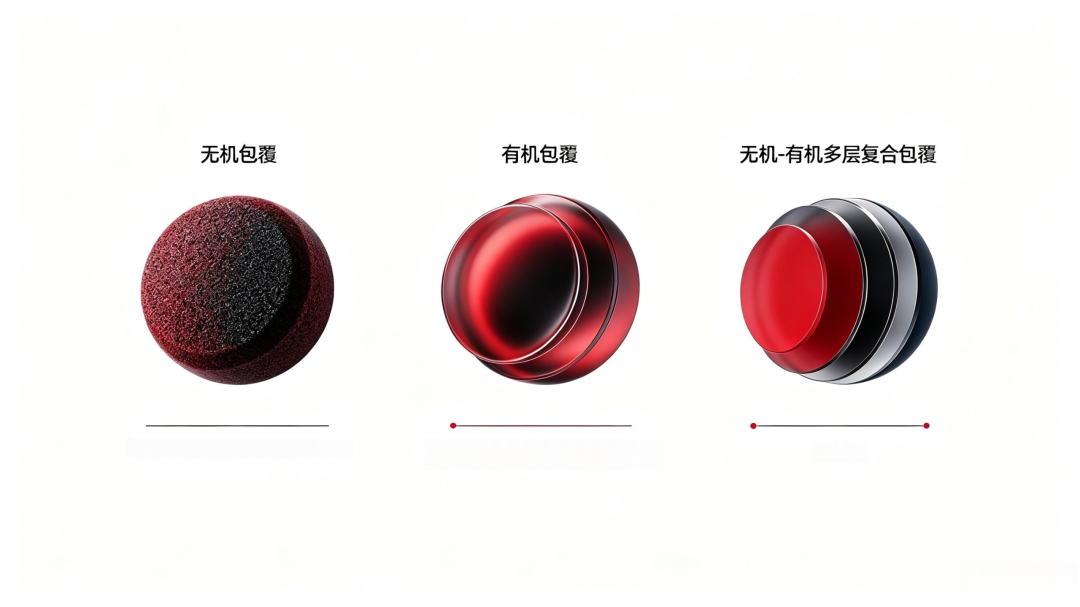

二、   包覆材质技术路线解析：主流包覆方案与选型逻辑

包覆层是包覆红磷的“安全铠甲”，其材质与结构直接决定阻燃剂在储存、高温加工、长期湿热老化全流程的稳定性，是继有效磷含量之后，工程师选型第二核心指标。目前行业量产技术路线分为无机包覆、有机包覆、无机-有机多层复合包覆三大类，三类方案在耐温、抗剪切、相容性、产气风险、成本维度各有取舍，适配完全不同的塑料改性场景。

1. 无机包覆（主流：氢氧化铝/氢氧化镁/硅系包覆）

技术原理：以氢氧化铝（ATH）、氢氧化镁（MH）、硅溶胶为前驱体，通过液相沉淀工艺在红磷颗粒表面沉积形成致密无机氧化物、氢氧化物硬壳，实现活性位点完全钝化。无机壳层自身具备阻燃协效性，高温下可分解吸热、释放水汽，辅助降温抑烟。

核心优势：热稳定性极强，热分解温度≥300℃，可稳定适配PA66、PBT等高温工程塑料加工体系；无机壳体致密性高，隔水隔氧、抗吸潮、抗氧化能力优异，长期仓储稳定性好；原料与工艺成本低廉，量产成熟度最高，是市面通用级包覆红磷的主流方案。

核心短板：无机壳层韧性差，挤出、注塑高剪切工况下易局部破壳，造成游离磷暴露，引发产气、冒烟隐患；无机材质与有机树脂界面相容性一般，高添加下易造成材料冲击强度小幅下降；壳体占比偏高，同等粒径下有效磷含量略低，普遍维持在85%-88%区间。

适配场景：通用尼龙、普通PBT注塑结构件，成本敏感、对力学保留率无极致要求、非精密薄壁的常规无卤阻燃量产项目。

2. 有机包覆（主流：酚醛树脂/蜜胺树脂包覆）

技术原理：采用热固性酚醛树脂、蜜胺甲醛树脂、环氧树脂等有机原料，通过原位聚合法在红磷颗粒表面交联固化，形成柔性有机高分子包覆膜，从根源优化粉体与树脂基材的界面结合力。

核心优势：有机壳层柔韧性优异，高剪切加工不易破壳，游离磷控制更稳定；与PA、PBT、环氧、弹性体相容性极佳，制品力学保留率远优于无机包覆；树脂壳层可参与基材成炭过程，对凝聚相阻燃形成正向增益，制品表面光洁度更高、无明显颗粒瑕疵。

核心短板：有机高分子壳层耐温上限偏低，热分解温度普遍仅260-280℃，无法适配PA66高温挤出工况，易出现壳层提前分解、阻燃失效问题；长期高温热老化后，有机层易缓慢降解，导致后期阻燃效率衰减；原料与工艺管控成本高于无机包覆路线。

适配场景：PA6中低温改性、环氧树脂灌封、橡胶/弹性体阻燃、对制品外观和韧性要求较高的中低温加工体系。

3. 无机-有机多层复合包覆（高端主流标杆路线）

技术原理：采用“内层无机钝化+外层有机增韧”的双层/三层核壳结构，先通过硅/铝无机材质构建致密隔水耐高温硬壳，彻底钝化红磷活性；再通过酚醛、环氧有机树脂包覆增韧，优化界面相容性与抗剪切性能，实现两种工艺优势的互补。

核心优势：综合性能无短板，内层无机壳保障≥300℃超高耐温、极致隔氧防潮能力，外层有机壳解决剪切破壳、界面相容性差的行业痛点；游离磷含量可稳定控制在≤50ppm，彻底杜绝磷化氢产气、加工冒烟、储存自燃风险；兼顾高耐温、高力学保留、高加工稳定性，适配精密薄壁制件量产需求。

核心短板：多层包覆工艺复杂、生产周期长、品控难度大，整体成本显著高于单层包覆产品；层间结合精度要求极高，仅具备成熟量产体系的厂商可稳定产出高品质品级，市面低价劣质复合包覆产品性能参差不齐。

适配场景：高端电气连接器、继电器骨架、精密线圈骨架、车用阻燃部件、新能源绝缘结构件等，对阻燃稳定性、力学性能、长期耐候性、加工安全性均有严苛要求的高端场景。

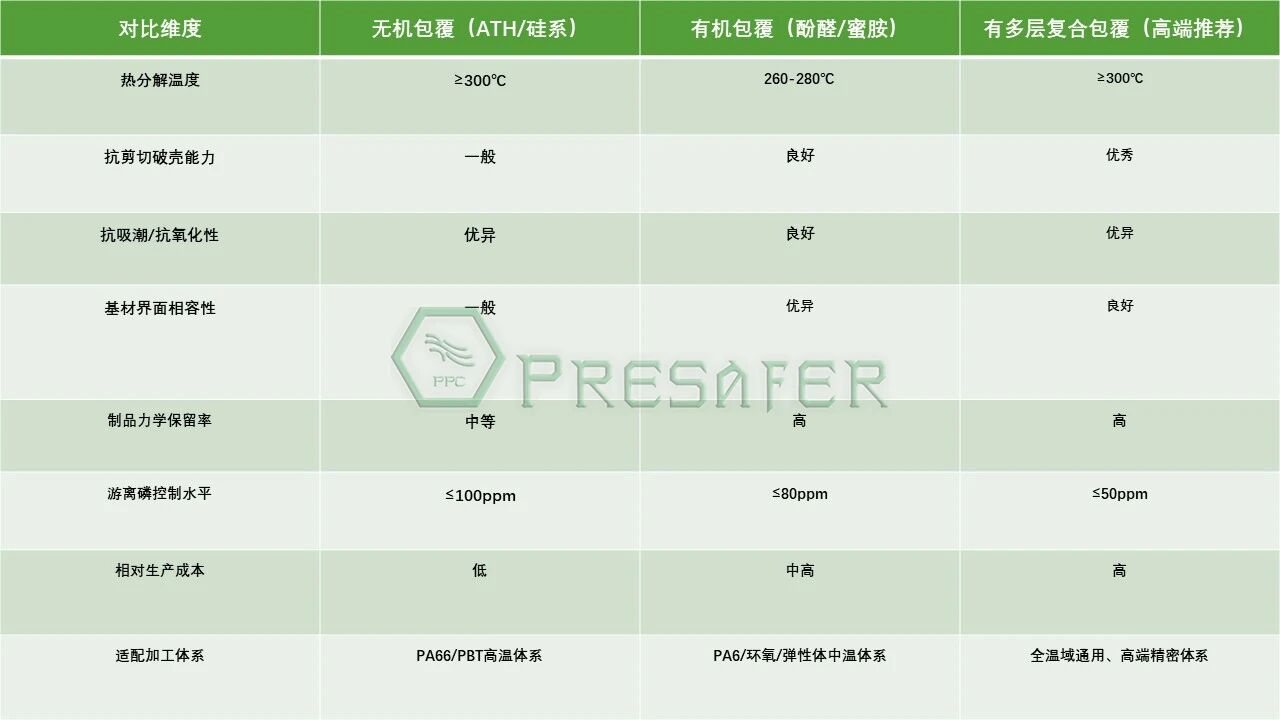

4. 三大包覆技术路线核心参数对比

5. 工程师落地选型黄金法则

通用结构件、成本优先项目：选用优质无机包覆红磷，重点核验粒径分布与游离磷指标，可优先选用经硅烷偶联剂表面处理的高品质无机包覆品级，或配方中添加0.3%-0.5%硅烷偶联剂进行界面增容，可有效改善无机壳层与树脂基材的界面结合力，降低力学损耗。

薄壁精密电气、车用阻燃部件：优先锁定多层复合包覆，以游离磷≤50ppm为核心准入门槛，重点考核抗剪切破壳能力与长期老化稳定性。

环氧灌封、弹性体柔性材料：优选有机包覆或复合包覆产品，重点匹配液态树脂分散润湿性，避免影响固化体系与粘接性能。

选型核心逻辑：包覆材质决定产品性能上限，游离磷含量决定加工与储存安全下限；无论何种包覆工艺，低游离磷、高包覆完整性是高端阻燃应用的硬性门槛。

三、   阻燃原理：气相淬灭+凝聚相成炭，双效高效阻燃

包覆红磷是极少数气相、凝聚相双机制同时拉满的无卤阻燃体系，阻燃效率显著优于纯磷氮、氢氧化铝、EG单一体系，完美适配高阻燃、低填充、高力学保留的高端需求。

1. 气相自由基淬灭（高效自熄核心）

高温燃烧条件下，包覆层稳定裂解，内部红磷可控释放含磷自由基（如PO·），高效捕捉燃烧体系中H·、OH·高能自由基，快速中断燃烧链式反应，实现快速自熄。相较于普通磷氮体系，红磷自由基浓度更高、淬灭速度更快，是薄壁制品轻松过V0的根本原因。

2. 凝聚相催化成炭、隔热隔氧

受热过程中生成偏磷酸、聚磷酸致密粘性膜，催化基材表面快速交联成炭，形成连续致密炭层，阻隔热量、氧气与可燃小分子溢出，抑制基材持续热裂解，大幅提升极限氧指数，有效抑制火焰蔓延。

3. 包覆层钝化稳体系，规避副反应

多层包覆结构可牢牢锁住红磷活性，加工过程不提前分解、不吸潮、不产气，彻底解决原生红磷冒烟、起泡、变色、储存不稳定等缺陷，实现阻燃效率与体系稳定性的完美平衡。

配伍性与行业短板提示：包覆红磷与PA6/PA66、PBT、PET、环氧树脂、TPU、橡胶体系适配性极佳，超细粒径可均匀分散，不影响树脂固化与交联。行业短板清晰：一是粉体自带紫红色相，无法用于白色、浅色、透明制品；二是单独使用抗滴落能力偏弱，高端V0需搭配微量PTFE抗滴落剂；三是长期沸水煮或高温高湿（双85）工况下，树脂-填料界面结合力可能下降，需搭配偶联剂进行界面增容；四是不耐强碱体系，严禁用于强碱浸泡、无封闭高湿服役场景，需严格把控粉体包覆完整度与游离磷指标。

四、   核心应用：聚焦高阻燃、薄壁、电气绝缘场景

包覆红磷最大的行业价值是以极低填充实现高等级无卤V0，在其他无卤体系必须高填充、损力学、难成型的场景下，具备不可替代的优势。

1. 尼龙（PA6/PA66）无卤阻燃（核心主力场景）

是尼龙薄壁连接器、电气开关、绝缘结构件首选无卤方案。常规添加6%–10%即可稳定实现0.8–1.6mm UL94 V0级，填充量远低于磷氮体系（25%+），制品冲击、拉伸、韧性保留率极高，不易变脆、不易发白，可满足高CTI电气绝缘要求。

2. PBT/PET工程塑料阻燃

适配电子端子、线圈骨架、精密注塑件，耐高温、加工稳定、无析出，可有效解决普通无卤体系高温加工积碳、制品表面瑕疵问题，保障长期电气可靠性。

3. 环氧树脂灌封、绝缘涂层

用于电源灌封胶、模块绝缘涂层，阻燃效率高、不影响固化体系、无挥发污染，适配高压、精密电气模块阻燃防护。

4. 特种橡胶、弹性体阻燃

适配线缆弹性体、阻燃密封件，低添加、不影响橡胶柔韧性与回弹性能，兼顾阻燃等级与力学手感。

五、   工艺与储存注意事项（工程师实操标准）

储存必须密封、干燥、避光、常温存放，严禁敞口受潮、暴晒、高温堆放。高纯包覆红磷包覆层完整，常规仓储无吸潮、无氧化、无产气风险；破损包覆、受潮结块粉体严禁投入量产；包覆层一旦破损，游离磷接触微量水分即可反应产生剧毒磷化氢（PH₃）气体，不仅造成制品严重气泡、黄变、色差报废，更存在极大的冒烟自燃、职业健康安全隐患。

加工温度适配：适配高温工程塑料加工体系，安全加工区间220–280℃，热稳定性优于绝大多数有机磷系阻燃剂。严禁长期超温滞留机筒，避免局部包覆层破损导致微量分解变色。

配方应用参考（可直接落地）

PA6/PA66体系：高纯包覆红磷添加6%–10% + 微量抗滴落剂（0.1%–0.3%），可稳定实现1.6mm/0.8mm双厚度UL94 V0，力学保留率＞90%。

PBT体系：添加5%–8%即可实现稳定阻燃，制品表面光洁度高、无析出、耐温耐老化优异。

环氧灌封体系：添加8%–12%，可实现整体灌封体系无卤阻燃达标，不影响粘接与绝缘性能。

提示：粒径越细，制品表面越好、色差越小；高端精密制件优先选用2000目以上超细高纯品级，严控游离磷与水分含量。

⚠️ 应用边界与风险提醒（行业实操汇总）

为方便研发、配方工程师精准选型，规避量产与场景错配风险，汇总包覆红磷核心应用边界：

1. 颜色边界：粉体紫红色，仅限深色、黑色制品，无法用于浅色、白色、透明外观要求场景。

2. 阻燃机制边界：双效阻燃效率极高，但抗熔滴能力有限，必须搭配微量PTFE抗滴落剂才可稳定过V0。

3. 体系适配边界：对PA、PBT、环氧适配性最佳；不适用于强水解、长期沸水浸泡、高湿无封闭极端工况。

4. 品控边界：低端薄包覆产品易破壳失效、吸潮产气、加工冒烟，高端电气场景必须选用多层致密包覆、低游离磷、中性pH高纯品级。

六、   行业价值总结

无卤阻燃配方的核心竞争，本质是阻燃效率、力学保留、加工稳定性、量产性价比的综合博弈。

包覆型红磷凭借超高磷含量、极低添加量、双效阻燃机制、耐高温、低析出的独家优势，完美解决了传统磷氮体系高填充、材料变脆、流动性差、薄壁难燃达标等行业痛点。在尼龙、聚酯、环氧高端电气阻燃赛道中，是目前兼顾性能、成本、工艺、量产稳定性的最优解。

随着家电、电气、新能源对材料轻量化、薄壁化、高绝缘、高可靠性要求持续升级，包覆红磷凭借成熟的钝化工艺、稳定的量产表现、优异的综合性能，长期占据高端工程塑料无卤阻燃核心赛道，是电气阻燃领域不可或缺的基石型材料。
