溴代三嗪阻燃科普：溴‑氮协同耐候型溴系工程塑料阻燃体系

高分子工程塑料阻燃改性长期面临一组现实矛盾：传统溴系阻燃剂阻燃效率高，但普遍存在耐紫外线差、容易黄变、部分品种迁移喷霜、高温加工易释放游离溴腐蚀设备；无卤磷氮阻燃往往添加量大，冲击强度损失明显；无机氢氧化物填充比例极高，严重牺牲流动性与力学性能。尤其在ABS、PC/ABS、PBT、HIPS等需要高温注塑、要求长期户外耐光、高表面光泽、回收再利用的电子电器外壳、连接器部件场景，配方经常陷入“阻燃达标，但黄变、喷霜、力学恶化”的困境。如何兼顾高阻燃效率、加工热稳定、耐紫外不黄变、低迁移析出、可回收成为工程塑料改性行业的现实诉求。

本期系列阻燃科普聚焦溴代三嗪（TTBP‑TAZ，商品名FR‑245），属于三嗪骨架溴‑氮协同型溴系阻燃剂，也是目前ABS、PC/ABS、PBT、HIPS领域广泛使用的耐候型溴系品种。区别于十溴二苯乙烷、四溴双酚A等传统溴系产品，分子内置稳定三嗪杂环，实现溴‑氮双元素协同，兼具高溴含量、高热稳定性、低游离溴、优异耐紫外抗黄变、低迁移析出等特点。依靠气相自由基猝灭为主、凝聚相成炭为辅的作用机制，搭配三氧化二锑协效，轻松实现UL94 V‑0（1.5 mm），同时改善传统溴系易黄变、易喷霜短板；可与蒙脱土、POSS等协效填料复配，进一步优化烟密度、抑制熔滴，广泛用于家电、电子元器件、汽车内饰部件，是高温加工工程塑料领域主流溴系解决方案之一。

一、   核心认知：什么是阻燃级溴代三嗪？

溴代三嗪，化学全称2,4,6‑三(2,4,6‑三溴苯氧基)‑1,3,5‑三嗪，CAS：25713‑60‑4，分子式C21H6Br9N3O3，分子量1067.4。以1,3,5‑三嗪环为分子核心骨架，通过醚键连接三分子三溴苯氧基基团，属于大分子含溴含氮有机结晶化合物。高溴含量同时自带三嗪环氮源，实现分子内溴‑氮协同效应，不属于反应型阻燃剂，为添加型粉体阻燃剂。

在阻燃梯队中，溴代三嗪属于气相自由基猝灭为主、凝聚相成炭为辅的溴‑氮协同型主阻燃剂，核心定位是工程塑料用主阻燃剂，搭配三氧化二锑作为必选协效组分，也可以与硅系、层状硅酸盐类协效填料复配进一步抑烟抗熔滴。对比传统溴系，突出优势在于热加工稳定性好、游离溴杂质低、耐紫外老化、抗迁移喷霜，适合ABS、PC/ABS、PBT、HIPS等高温加工基材；但本质仍属于溴系，燃烧会产生溴化氢烟气，在低烟无卤要求场景存在应用限制。

核心差异化亮点：高溴含量、分子内置溴‑氮协同、高热分解稳定性、低游离溴杂质、耐紫外抗黄变、析出风险极低、阻燃效率高、适配工程塑料高温加工、制品表面光泽好、支持回料回收加工，面向电子电器、家电外壳、汽车部件等对耐光、外观、可回收有要求的改性场景。

核心定量理化参数（行业量产高端优级品标准）

说明：以上参数综合了 ICL 原厂技术数据表、行业团体标准 T/CPCIF 及多家主流供应商的优级品规格。低档品级在游离溴、三溴苯酚残留、主含量等关键指标上差异显著，直接决定加工黄变、模具腐蚀与析出风险，选型时务必以供应商 SDS、COA 实际检测数据为准。

表中需注意的术语区分：部分供应商将“分解温度”与“熔点”混用或标注为“>350 ℃”，实际那是指 TGA 热失重区间的表现；本表按行业通行惯例区分熔点（相变温度，~230 ℃）与起始分解温度（化学键断裂温度，≥310 ℃）。

合规管控现状（合规依据截至本文发布）

阻燃级溴代三嗪属于添加型溴系有机阻燃剂；主体物质未列入斯德哥尔摩POPs公约管控清单。需注意REACH‑SVHC候选清单处于动态更新状态。ECHA最近一次正式更新为2026年2月4日，当日新增正己烷和双酚AF及其盐两项物质，使清单总数由251项增至253项。截至本文发布，ECHA尚未发布新的清单更新。部分工业品级残留单体、三溴苯酚杂质有可能触发管控关注点，具体品级合规性需以最新法规清单以及供应商SDS、COA检测报告为准。

合规严谨说明：溴代三嗪本身不含磷；成品体系因本剂含溴，属于溴系阻燃材料，需要按照溴系产品完成RoHS 2.0、REACH相关申报。本剂不适合无卤制品要求。相较于部分传统溴系，它的优势在于游离溴杂质控制水平高、耐候抗黄变表现更好，但燃烧条件下依然会生成溴化氢等腐蚀性烟气，密闭空间应用需要评估烟毒风险。可以用于电子电器、家电外壳、部分汽车塑料部件；不可用于强制无卤的轨道交通、部分电池模组内部材料。

风险提示：市场低档溴代三嗪产品存在游离溴、三溴苯酚杂质超标，会直接造成加工黄变、模具腐蚀、析出风险上升；面向耐光外观件，务必选用优级品、低游离溴、严格控制三溴苯酚残留的阻燃专用品级。

二、   阻燃抑烟核心机理

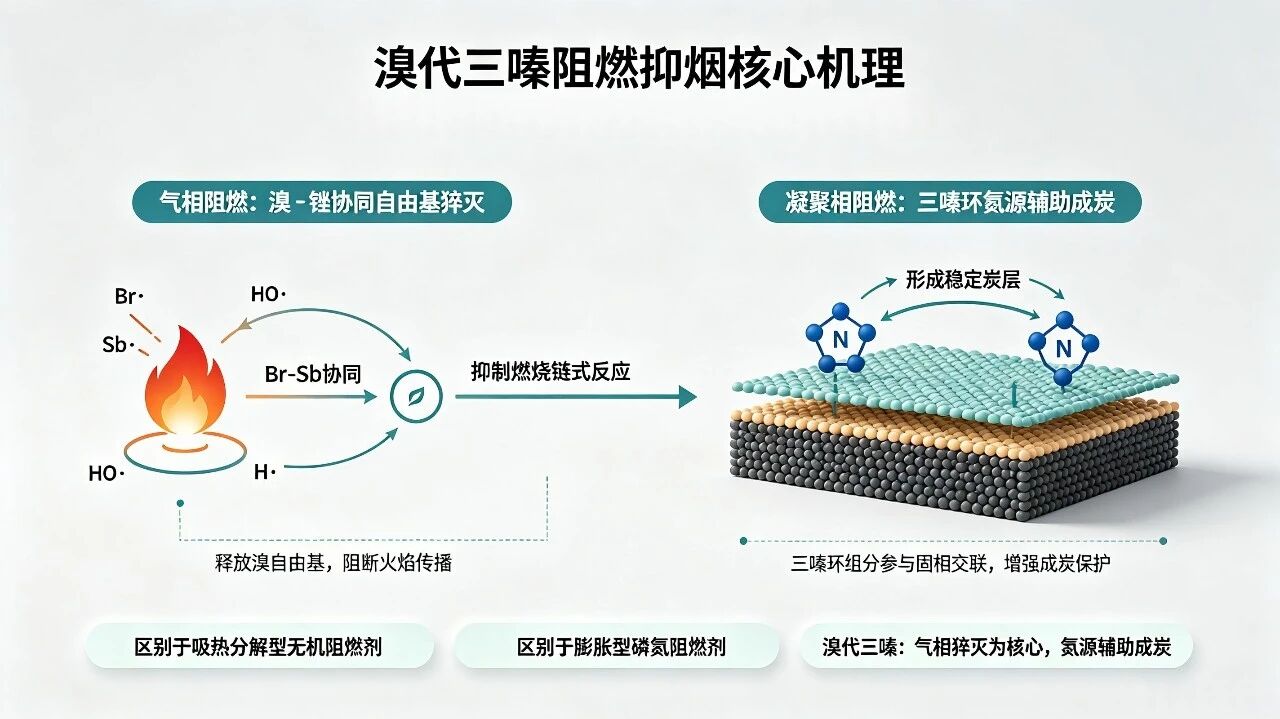

溴代三嗪区别于吸热分解型无机阻燃剂、膨胀型磷氮阻燃剂，以气相溴‑锑协同自由基猝灭为核心，三嗪环氮源辅助凝聚相成炭为辅；燃烧受热后分子分解释放出溴自由基，同时三嗪环组分参与固相交联，两个机制共同作用实现阻燃。但作为溴系品种，燃烧过程会生成溴化氢，会提升体系烟密度与烟气腐蚀性，这是溴系体系固有限制。

1. 气相溴‑锑协同自由基猝灭（核心阻燃机制）

受热达到分解温度，溴代三嗪分子发生裂解，释放溴自由基HBr；当与三氧化二锑复配时，HBr与三氧化二锑反应生成挥发性溴化锑、溴氧化锑物种，进入火焰气相区域，高效捕获燃烧链式反应中的H•、OH•等高活性自由基，中断燃烧自由基链式反应，抑制火焰传播，实现高效气相阻燃，快速达成UL94垂直燃烧V‑0等级。溴代三嗪自身高溴含量是气相效果的基础，三氧化二锑是实现该协同效果的关键协效组分，绝大多数工况不可省略。

2. 三嗪环氮源辅助凝聚相成炭机制

分子内部稳定的三嗪杂环结构在热解过程中留存于凝聚相，作为氮源辅助基材发生交联，促进表面形成一定炭层，一定程度上减缓热量传导以及可燃小分子向外逸出。需要客观说明：溴代三嗪的成炭能力弱于膨胀磷氮、蒙脱土、POSS等体系，炭层连续性有限，无法单靠自身实现优秀抗熔滴；想要显著抑制熔滴，需要额外复配蒙脱土、官能化POSS等凝聚相协效填料。

3. 燃烧烟气客观特点（工程必须关注）

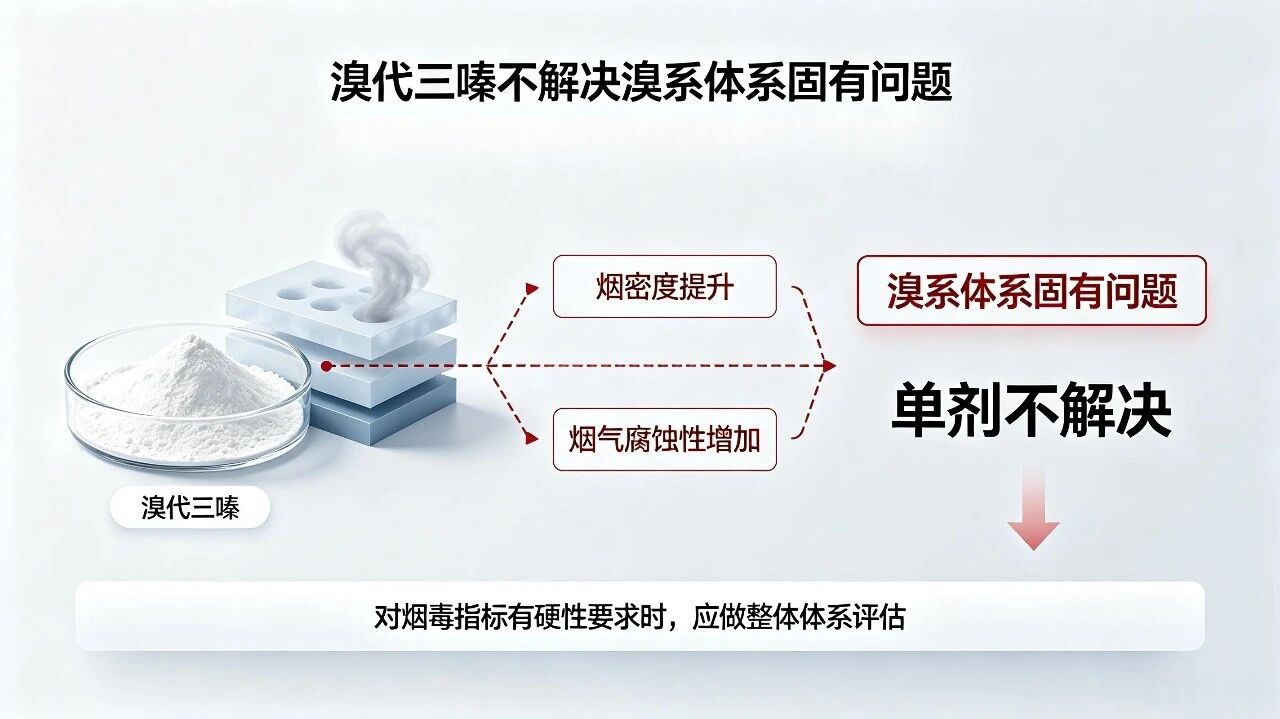

虽然相比部分传统溴系，溴代三嗪杂质更低，但本质属于溴系阻燃体系，燃烧依然会释放含溴腐蚀性烟气，会提升烟密度。参照行业对EN 45545‑2轨道交通防火标准的研究共识，溴系阻燃体系在多数情况下会恶化烟密度与烟气毒性表现。如果项目有低烟、低腐蚀性烟气指标，单纯溴代三嗪体系很难达标，需要搭配抑烟协效填料综合改善，不能指望溴代三嗪自身实现低烟。

三、   配伍性与行业短板提示（工程师实操重点）

阻燃级溴代三嗪对ABS、PC/ABS、HIPS、PBT适配性优异；在PP、PE等聚烯烃中也可使用，但所需添加量更高，性价比下降。多数工况必须搭配三氧化二锑协效，可与蒙脱土、官能化POSS等硅系/硅酸盐协效填料复配，用于进一步改善炭层、抑制熔滴、优化烟密度表现；与常规抗氧剂、润滑剂、色母可以兼容。

配方配伍关键提示：加工温度不可长时间超过310 °C，长期超温会加速分子裂解，游离溴上升，带来黄变、腐蚀风险；酸性条件会加速溴代三嗪分解；尽量避免和强酸性助剂大量共存。当与POSS、蒙脱土这类强凝聚相助剂复配溴‑锑体系时，要留意：凝聚相组分有可能轻微削弱锑化物气化，降低溴‑锑气相协同效率，实际配方务必提前做小试验证配伍效果。

行业核心短板与精准应用边界（量产避坑重点）：

一是属于溴系，无法用于无卤要求场景：分子含溴，不能满足无卤材料标准；燃烧产生溴化氢腐蚀性烟气，密闭空间、轨道交通等对烟毒烟气腐蚀严苛的场景存在应用限制。

二是高度依赖三氧化二锑协效：不搭配Sb₂O₃时，阻燃效率大幅衰减，很难实现UL94 V‑0；锑系组分同时会带来制品密度上升，部分客户存在锑管控要求。

三是耐光改善是相对优势，并非完全不黄变：对比十溴二苯乙烷、四溴双酚A黄变倾向明显改善，但长期强紫外暴晒条件下依然会缓慢老化变色，不能等同于耐候级非溴材料。

四是成炭能力有限，抗熔滴能力一般：自身凝聚相成炭贡献有限，纯溴代三嗪+锑体系熔滴现象依旧比较明显；要实现优秀抗熔滴，必须额外引入蒙脱土或者POSS等协效填料。

五是热加工窗口存在上限：长期温度＞310 °C会发生热裂解；不适合超高加工温度特种工程塑料。同时低档产品杂质水平决定最终加工表现，品级差异对成品影响巨大。

四、   核心应用场景

溴代三嗪产业价值，在于弥补传统溴系阻燃的部分短板：十溴类耐紫外差容易黄变；四溴双酚A容易迁移喷霜；同时保留溴系阻燃高效率、添加量适中的优势。凭借高溴‑氮协同阻燃效率、高热加工稳定性、低游离溴、析出风险极低、相对耐紫外、制品光泽好、支持回料加工，成为ABS、PC/ABS、PBT、HIPS改性领域主流溴系主阻燃品种。

1. ABS / HIPS电子家电外壳（核心刚需场景）

电视机、路由器、小家电外壳，要求UL94 V‑0、表面高光泽、注塑加工稳定、回料可反复使用。溴代三嗪搭配三氧化二锑，添加量适中，制品表面光洁；相比传统溴系，降低加工黄变风险，适合大批量家电改性生产。但需要注意，该体系本身抗熔滴一般，有熔滴管控要求，需要复配协效填料。

2. PC/ABS合金阻燃部件

PC/ABS广泛用于充电器壳体、汽车内饰件，加工窗口宽，部分牌号成型温度较高。溴代三嗪热分解温度适配PC/ABS加工区间，对合金冲击性能牺牲相对可控；耐光优势适合有一定抗老化需求的内饰件；若产品提出无卤要求则禁止选用。

3. PBT聚酯工程塑料阻燃改性

连接器、继电器骨架等PBT制件，传统部分溴系品种在PBT内容易出现喷霜析出；溴代三嗪大分子骨架，析出风险低，适配PBT高温加工；搭配锑实现V‑0；适合对喷霜、析出比较敏感的电子元器件部件。

4. 需要回料回收加工的溴系改性制品

部分溴系阻燃剂多次受热回料之后，容易发生分解变色，性能衰减。溴代三嗪热稳定性优良，低游离溴品级经过多次挤出造粒之后，阻燃、颜色保留度相对更好，适合存在边角料回收再利用的工厂生产模式。

5. 不适用场景说明

明确不适合强制无卤、低烟低腐蚀烟气、轨道交通EN 45545高烟毒要求的材料；不适合长期＞310 °C成型的特种工程塑料；强紫外全天候户外制品，不能单纯依靠本剂实现耐候，仍需要复配足量抗紫外光稳定剂。

五、   工艺储存与落地配方参考（行业量产务实配比）

储存要求：密封干燥、常温避光存放；粉体流动性好，注意防潮吸潮结块；远离强酸类化学品，避免长期接触酸性物质诱发分解；优先密封保存，减少长期敞口暴露。

加工温度适配：推荐加工区间190 °C–300 °C；禁止长时间持续高于310 °C；避免局部过热，防止阻燃剂热裂解，造成黄变、设备腐蚀风险。

配方应用参考（量产可直接落地，目标UL94 V‑0，1.5 mm样条）

ABS体系：ABS基材 80‑84 % + 12‑15 %溴代三嗪 + 4‑5 %三氧化二锑；如需改善熔滴与烟密度，可额外添加1‑2 %蒙脱土或者官能化POSS协效。

PC/ABS合金体系：PC/ABS基材 86‑90 % + 8‑11 %溴代三嗪 + 3‑4 %三氧化二锑，该体系部分牌号锑可适度下调；复配硅系协效填料注意提前评估溴‑锑协同是否受影响。

PBT体系（未增强）：PBT基材 89‑93 % + 8‑11 %溴代三嗪 + 3‑5 %三氧化二锑；玻纤增强PBT可根据玻纤含量小幅调整阻燃‑锑配比。

HIPS体系：HIPS基材 81‑85 % + 11‑14 %溴代三嗪 + 4‑5 %三氧化二锑，适配家电、内饰聚苯乙烯类部件。

关键协效提示：溴代三嗪核心价值来自溴‑锑气相协同，三氧化二锑缺失会造成阻燃效率大幅下滑。若添加蒙脱土、POSS等凝聚相协效填料，要留意溴‑锑协同存在被削弱风险，不能简单叠加添加量，必须通过样条燃烧测试确认等级。本剂不解决溴系体系固有烟密度、溴化氢腐蚀烟气问题，对烟毒指标有硬性要求，需要整体配方体系做综合设计，不可指望单一阻燃剂完成低烟指标。溴代三嗪耐紫外是相对优势，配方依然需要配套光稳定剂体系，不能仅依靠阻燃剂实现耐候。

六、   应用边界与工程师避坑指南

为规避配方调试、量产落地、选型适配风险，明确溴代三嗪六大核心应用边界，精准选型不踩坑：

功能定位边界：属于溴系主阻燃剂，依靠溴‑锑协同实现UL94 V‑0；不可用于无卤材料要求；燃烧生成腐蚀性溴化氢烟气，密闭、轨道交通等严苛烟毒场景要审慎评估。

品级选型边界：优先选用优级品，严格关注游离溴、三溴苯酚残留指标；低档产品杂质超标，会带来加工黄变、模具腐蚀、析出等一系列量产缺陷，不要只看单价选型。

配方掺量边界：不同基材所需添加量差异大；ABS/HIPS添加量偏高，PC/ABS相对更低；锑的配比需要匹配溴含量；盲目降低锑的比例会直接造成阻燃等级不达标。

配伍禁忌边界：避免配方体系大量引入强酸性助剂，高温下会加速溴代三嗪分子裂解，提升游离溴；与蒙脱土、POSS复配溴‑锑体系时，存在潜在协同削弱风险，必须开展燃烧验证试验。

性能短板边界：自身成炭能力有限，抗熔滴表现一般；想要抑制熔滴，需要复配蒙脱土/POSS等凝聚相协效填料；耐紫外为相对改善，不等于完全耐候，必须搭配光稳定体系；加工温度不可长期超过310 ℃。

场景适配边界：最适配ABS、PC/ABS、PBT、HIPS溴系阻燃改性；不适合无卤、低烟低腐蚀烟气、超高成型温度特种塑料；强户外环境不能单独依靠阻燃剂解决黄变老化。

七、   行业价值总结

工程塑料溴系阻燃市场，始终面临效率与加工外观之间的取舍：传统溴系阻燃效率高，但经常遇到加工黄变、喷霜析出、回料性能衰减；无卤体系往往填充高、冲击损失大。溴代三嗪凭借三嗪大分子骨架带来的分子内溴‑氮协同，在保留溴系高效率的基础上，相对改善游离溴杂质、抗迁移析出、耐紫外老化、回料稳定性等痛点。

官能化优级溴代三嗪凭借高溴‑氮协同阻燃效率、高热加工稳定性、低游离溴杂质、析出风险极低、相对耐紫外抗黄变、制品光泽优良、适配回料加工的综合优势，成为ABS、PC/ABS、PBT、HIPS溴系阻燃非常成熟的主阻燃方案。同时必须客观认知：它依然是溴系体系，无法突破溴系固有限制，不能满足无卤，燃烧会产生腐蚀性溴化氢烟气，自身成炭抗熔滴能力有限，需要配套锑协效，部分场景还需要搭配蒙脱土、POSS等填料做进一步提质。

在电子家电、汽车零部件行业，当项目允许溴系、追求阻燃达标同时兼顾加工外观与回料可行性时，溴代三嗪是兼顾阻燃效率、量产加工稳定性、成本可控性的成熟解决方案；而面向无卤、低烟毒的发展方向，则需要转向磷氮、金属氢氧化物等无卤技术路线。
