十溴二苯乙烷（DBDPE）阻燃科普：高效气相猝灭溴 - 锑协效阻燃体系

在高分子阻燃改性领域，无卤阻燃虽然环保，但普遍存在添加量大、冲击韧性损失大、薄壁件阻燃通过率不稳定、成本偏高的现实痛点；传统溴系十溴二苯醚因二噁英风险逐步受限，行业亟需兼顾高阻燃效率、宽加工窗口、性价比、可回收的溴系主阻燃材料。在通用塑料、工程塑料改性、家电、电气零部件领域，想要稳定实现 UL94 V‑0 等级，十溴二苯乙烷（DBDPE）是现阶段产业化落地最成熟的添加型溴系主阻燃剂之一。

本期阻燃科普聚焦十溴二苯乙烷（DBDPE），作为十溴二苯醚的升级替代产品，属于高溴含量添加型溴系主阻燃剂，核心依靠气相自由基猝灭为主、凝聚相成炭为辅的双重阻燃路径，搭配三氧化二锑构建溴‑锑协效体系，可以较低的总填充量实现 UL94 V‑0 等高阻燃等级，加工热稳定性优异、析出迁移低、制品可回收；但同时存在燃烧烟密度偏高、熔滴风险、锑助剂依赖等固有短板，可与蒙脱土、硼酸锌等抑烟协效剂复配，解决烟大、熔滴两大量产痛点，是家电外壳、电气配件、改性塑料、线缆部件的主流主阻燃主材。

一、   核心认知：什么是阻燃级十溴二苯乙烷（DBDPE）？

十溴二苯乙烷，CAS：84852‑53‑9，分子式 Cl4H4Br10，分子量 971.22，理论溴含量 82.3%，属于添加型芳香族全溴代有机阻燃粉体，分子结构不含醚键，高温热解不会生成多溴二苯并二噁英 / 呋喃，规避传统十溴二苯醚的二噁英法规风险。

在阻燃梯队中，DBDPE 定位为主阻燃剂，气相阻燃为主、凝聚相为辅，可独立搭配协效锑盐直接实现 UL94 V‑0，区别于蒙脱土这类仅能做协效助剂的材料。它以物理共混分散于高分子基体，不与树脂发生化学键合；热稳定性高、耐紫外线优于传统十溴二苯醚，析出起霜风险低，改性制品支持循环回收再造粒，适配 PP、ABS、HIPS、PBT、PA 等绝大多数热塑性塑料高温加工工况。

核心差异化亮点：超高溴含量，气相高效猝灭燃烧自由基；添加量相对无卤体系更低，力学保留优于高填充无机无卤；热分解温度高，加工窗口宽；低析出、耐光老化，制品可回收；性价比突出，成熟量产配方多；短板为燃烧生烟量大，单独使用抗熔滴能力不足，必须搭配协效剂使用。

核心定量理化参数（行业量产通用高标准）

合规管控现状（重要更新）

十溴二苯乙烷分子无醚键，热解不产生二噁英类物质，满足 RoHS 2.0 指令二噁英管控要求。但需高度关注：2025 年 11 月 5 日，ECHA 已正式将 DBDPE 列入 REACH 法规 SVHC 候选清单（第 251 项），列入原因为 vPvB（高持久性和高生物累积性）。2026 年 1 月，ECHA 进一步启动了针对非聚合芳香族溴系阻燃剂（包括 DBDPE）的 REACH 限制提案证据征集程序，涉及电子电气设备、建筑产品和纺织品领域。

含 DBDPE 的输欧产品，若物品中 SVHC 含量超过 0.1%（w/w），需履行供应链信息传递义务；该义务是持续性的，2026 年 5 月 5 日是该物质列入 SVHC 后的首次申报时间节点，并非到期截止，后续持续供货均需维持信息传递和 SCIP 通报。

风险提示：虽然规避二噁英风险，但仍属于溴系卤系阻燃材料，燃烧会释放溴化氢腐蚀性烟气；不可用于明确要求无卤的产品场景。出口欧盟项目必须立即启动替代方案评估或合规应对。市面低品级 DBDPE 存在溴含量不足、游离溴偏高、粒径粗大问题，会出现制品变色、模具腐蚀、阻燃测试通过率波动大，电子电气、高端改性务必选用高纯度、低游离溴专用阻燃品级。

二、   阻燃抑烟核心机理：以气相自由基猝灭为主，凝聚相辅助成炭

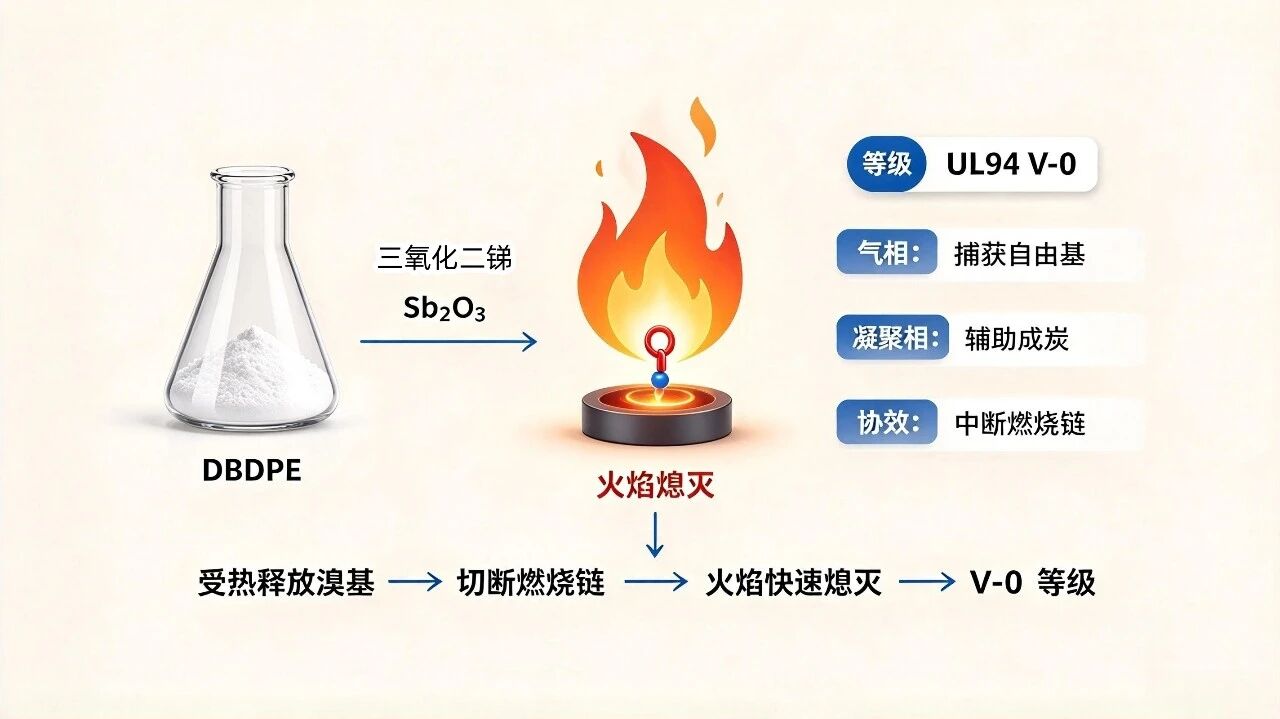

DBDPE 不同于蒙脱土依靠物理片层阻隔，也不同于 ATH 氢氧化铝依靠分解吸热降温；核心价值在于气相阻燃，搭配三氧化二锑发挥溴‑锑协同效应，凝聚相成炭为辅助，从切断燃烧链式反应实现快速熄灭火焰，是其可以做到 V‑0 等级的根本原理。

1.高温分解释放溴自由基（核心气相阻燃机制）

材料遇明火高温，DBDPE 受热分解，释放大量溴自由基以及溴化氢 HBr；燃烧过程产生高活性 H・、OH・自由基，正是这两类自由基持续维持燃烧链式反应。溴自由基与 HBr 会主动捕捉、消耗 H・、OH・活性基团，直接切断燃烧链式反应，抑制火焰传播，实现快速熄焰，这是溴系高效阻燃的核心来源。理论计算研究表明，DBDPE 单分子初始热解主要以脂肪族 \(\ce{H2C−CH2}\) 键的断裂为主，形成大量五溴苄基自由基。

2. 溴‑锑协同效应（效率倍增关键）

DBDPE 单独使用阻燃效率有限，与三氧化二锑复配才可以发挥最佳效果。高温条件下，溴系分解的溴化氢和三氧化二锑反应，生成挥发性三溴化锑；三溴化锑一方面进入气相进一步淬灭燃烧自由基；另一方面在凝聚相熔融迁移至材料表面，辅助形成一层含锑溴复合炭层，阻隔氧气与热量向内传导，双重放大阻燃效率，大幅降低 DBDPE 的使用添加量。

3.凝聚相辅助成炭（实际贡献有限）

需要客观指出：纯 DBDPE + 三氧化二锑体系本身催化成炭能力非常有限，溴‑锑体系热释放速率的降低主要归因于不可燃气体的生成，而非成炭比例的增加。燃烧时形成的炭层疏松多孔、易开裂，无法有效锁住基体，抗熔滴能力差，燃烧过程容易出现熔融滴落，存在滴落引燃风险，这也是溴‑锑体系典型短板，需要搭配蒙脱土、硼酸锌等协效剂优化炭层、抑制熔滴与烟雾。

4. 固有生烟机制

溴‑锑体系燃烧过程会生成大量微小炭颗粒与卤化物气溶胶，直接表现为烟密度高、烟气具备腐蚀性；密闭空间场景，单纯 DBDPE+Sb₂O₃ 体系无法满足低烟指标，必须引入抑烟协效填料复配改性。

三、   配伍性与行业短板提示

DBDPE 广谱适配 PP、PE、ABS、HIPS、PBT、PA、弹性体、部分环氧树脂；可和三氧化二锑、硼酸锌、蒙脱土、红磷复配；可与常规抗氧剂、润滑剂、偶联剂、色母正常兼容。

配方配伍关键提示：

- DBDPE 属于有机溴化物，加工体系温度严禁长时间超过 320℃，高温停留过久会发生热降解，释放溴化氢，腐蚀螺杆模具，制品变色；

- 酸性分解产物，尽量避免强碱性助剂大量复配，酸碱消耗溴系活性组分，造成阻燃效率下降；

- 和蒙脱土复配属于典型优势组合：DBDPE 负责气相快速熄焰，蒙脱土负责抑烟、致密炭层、抑制熔滴，解决溴‑锑体系两大痛点；

- 硼酸锌可部分替代三氧化二锑，降低烟密度，同时减少锑的用量，适合对烟密度有一定要求的工况。

行业核心短板与精准应用边界（量产避坑重点）：

一是燃烧烟密度高，抗熔滴性能不足：单纯 DBDPE + 三氧化二锑体系阻燃达标容易，但烟大、熔滴明显；建筑、轨道交通等低烟硬性指标场景不能直接单用，必须搭配抑烟协效剂。

二是属于卤系，不适用无卤要求制品：面对无卤标准，该体系直接排除，不能用于无卤产品。

三是依赖锑协效剂，无锑条件下阻燃效率大幅衰减：不加三氧化二锑，即使大量添加 DBDPE，也很难实现 V‑0 等级。

四是高温停留稳定性有限：TG5% 一般在 330‑365℃ 区间（因品级而异），但在螺杆内长时间滞留、局部过热，依旧会发生分解放出腐蚀性气体，玻纤增强尼龙等高温加工体系要严控停留时间，做好温度与螺杆组合优化。

五是出口法规风险已实质升级：DBDPE 已被列入 REACH SVHC 清单，并进入限制提案证据征集阶段，出口欧盟项目必须立即评估合规策略。

四、   核心应用场景：聚焦高效溴系主阻燃赛道

DBDPE 产业价值，就是以相对更低填充量实现高阻燃等级，弥补无卤阻燃高填充带来韧性、流动性下降的痛点；同时需要正视烟、熔滴短板，通过协效助剂补齐性能，广泛用于通用塑料、工程塑料电子电气零部件。

1.家电、电子电气阻燃改性（核心刚需场景）

PP、ABS、HIPS 家电外壳、插座、开关、接线端子等，要求稳定 UL94 V‑0 (1.6mm)，兼顾成型流动性、成本、回收性。DBDPE + 三氧化二锑是行业经典成熟方案；对于有抑烟、抗熔滴升级需求，复配少量有机改性蒙脱土，降低烟密度，抑制熔滴飞火，提升阻燃测试一次通过率。

2.工程塑料（PBT、玻纤增强 PA）阻燃场景

玻纤增强 PBT、尼龙改性，无卤体系往往填充量大，冲击下降明显。DBDPE 溴‑锑体系添加量更低，力学保留更好；但玻纤尼龙加工温度高，需要严格控制料筒温度与停留时间，防止溴系热分解腐蚀模具，搭配热稳定体系使用。PA66 长玻纤增强体系典型配方参考：PA66/PA6 基材约 51.35%、DBDPE 13.5%、Sb₂O₃ 4.5%、长玻纤 30%，加工温度控制在 250‑285℃。

3. 聚烯烃改性、线缆辅件

PP 改性塑料、部分低压线缆绝缘辅件、注塑线缆配件，要求 V‑0，成本敏感、允许卤系存在。可搭配蒙脱土抑烟抗熔滴；DBDPE 自由基惰性好，适合硅烷交联聚烯烃体系，不会干扰交联引发剂活性。

4. 回收改性塑料场景

DBDPE 析出低，耐热氧老化，多次挤出造粒阻燃性能衰减幅度小，适合回收料改性制品，维持阻燃等级稳定。但需注意出口欧盟的回收料制品同样受 SVHC 管控约束。

5. 需要复配升级低烟抗熔滴的溴系体系

基础溴‑锑体系达标 V‑0，再添加蒙脱土 / 硼酸锌，在不改动主阻燃大框架前提下，降低烟密度，致密炭层，抑制熔融滴落，兼顾阻燃效率与安全，适合半密闭空间零部件。

不推荐场景：建筑低烟无卤制品、轨道交通低烟毒标准、明确要求无卤的内外饰、食品接触类制品。出口欧盟电子电气产品需评估 SVHC 合规风险后谨慎使用。

五、   工艺储存与落地配方参考（行业量产务实配比）

储存要求：密封干燥常温避光储存，防潮防结块；粉体易飞扬，做好粉尘防护；避免和强碱性物料混存，防止溴系组分失效。

加工温度适配：安全加工区间 180‑300℃；TG5% 随品级在 330~365℃ 区间，但螺杆局部热点会高于料筒设定温度，实际生产料筒设定温度不建议长期超过 300℃，严禁持续 320℃以上高温停留。

配方应用参考（量产可直接落地）

提示：下面配方为基础参考，实际需要根据基材牌号、厚度、是否玻纤增强、性能要求微调；如需抑烟抗熔滴，引入 0.8‑3% 有机改性蒙脱土。高填充溴‑锑体系对冲击韧性影响显著，ABS/HIPS 体系建议配套 5‑10% 增韧剂（如 MBS、ACR）。

- PP 聚烯烃溴‑锑基础 V‑0 体系（1.6 mm）：基材 72‑76% + 18‑22% 十溴二苯乙烷 + 6‑8% 三氧化二锑，可稳定 UL94 V‑0；复配 1‑2% 改性蒙脱土，降低烟密度，抑制熔滴，提升测试稳定性。

- ABS/HIPS 溴‑锑阻燃体系（1.6 mm）：基材 68‑78% + 12‑16% 十溴二苯乙烷 + 4‑6% 三氧化二锑 + 5‑10% 增韧剂；可按需加入 0.5‑2% 蒙脱土改善炭层，减少熔滴飞火。

- PBT 工程塑料溴‑锑阻燃体系（1.6 mm）：基材 77‑82% + 10‑14% 十溴二苯乙烷 + 3.5‑5% 三氧化二锑；加工温度不超过 280℃，控制螺杆停留时间，建议搭配抗热氧稳定剂。

- PA6/PA66 玻纤增强阻燃体系（参考）：基材约 51‑55% + 13.5‑18% DBDPE + 4.5‑6% Sb₂O₃ + 30% 玻纤；加工温度 250‑285℃，严格控制螺杆停留时间，必须配套抗氧剂和润滑剂。

- 溴‑锑‑蒙脱土低烟改良体系（通用）：基材 80% + 14% DBDPE + 5% 三氧化二锑 + 1‑2.5% 有机改性蒙脱土，兼顾 V‑0 等级，显著降低烟密度，抑制熔融滴落，解决传统溴‑锑体系熔滴引燃缺陷。

关键协效提示：DBDPE 必须搭配锑系协效剂才能发挥最高效率；单纯提高 DBDPE 添加量，不补三氧化二锑，阻燃收益边际递减明显。溴‑锑体系最大短板为烟密度高与熔滴，不要单纯以氧指数、UL94 等级评判全部安全性能，密闭工况一定要做烟密度评估；搭配蒙脱土可以低成本补齐抑烟抗熔滴短板。

量产提示：高填充溴‑锑体系会显著降低材料冲击韧性，ABS/HIPS 配方必须配套增韧剂；选用细粒径 DBDPE 有利于表面光洁度与薄件阻燃稳定性。

六、   应用边界与工程师避坑指南

为规避配方调试、量产落地、选型适配风险，明确 DBDPE 五大核心应用边界，精准选型不踩坑：

1. 功能定位边界：主阻燃剂，非协效剂。搭配锑盐可直接实现 UL94 V‑0 等高阻燃等级；但属于卤系，燃烧烟大、熔滴风险高，低烟场景必须复配蒙脱土、硼酸锌抑烟助剂。不可用于无卤强制要求的产品。

2. 品级选型边界：选用高溴含量、低游离溴（≤20 mg/kg）细粒径阻燃专用品级；低纯度粗颗粒 DBDPE 会出现阻燃波动、加工变色、模具腐蚀，电子电气制品严控游离溴指标。

3. 配方掺量边界：根据基材、制品厚度调整，PP 体系通常 18‑22%，ABS/PBT 10‑16%；并非越高越好，过量会造成冲击下降、流动性变差、成本上升。锑盐配比 DBDPE:Sb₂O₃ 大致 3:1 的经典比例做基础参考。

4. 配伍禁忌边界：规避大量强碱性助剂复配；加工严控温度不超过 320℃、螺杆长时间滞留，防止热分解释放腐蚀性溴化氢。

5. 性能与合规边界：气相阻燃强，自身成炭抑烟弱，抗熔滴差；出口项目必须跟踪 SVHC 管控义务与限制提案进展，评估合规风险；不适合建筑低烟、轨道交通低烟毒、无卤类工况。

七、   行业价值总结

当前橡塑阻燃改性行业存在两条路线矛盾：无卤路线环保，但高填充牺牲韧性、流动性，薄壁件阻燃通过率不稳定；传统溴‑锑路线阻燃效率高、性价比好，但存在烟大、熔滴、卤系合规的现实约束。

十溴二苯乙烷（DBDPE）作为十溴二苯醚的替代型溴系主阻燃剂，凭借高溴含量、高效气相自由基猝灭、宽加工窗口、低析出、制品可回收、成熟量产配方体系，以相对较低填充量实现 UL94 V‑0 等级，在家电、电气零部件、聚烯烃改性领域拥有不可替代性价比优势。但自身存在燃烧烟密度高、成炭差、熔滴风险等固有缺陷，不能一味单独使用；通过复配蒙脱土、硼酸锌等抑烟协效材料，可以补齐炭层致密性、降烟、抑制熔滴短板，实现 "高效阻燃 + 改善烟毒熔滴" 的综合性能升级。

在电子电气降本增效、改性塑料量产良率优先的产业背景下，DBDPE 仍是卤系允许工况下兼顾阻燃效率、加工落地性、成本、回收性能的主流主阻燃方案；同时工程师应当正视卤系材料的应用边界，严格区分有卤 / 无卤场景，针对密闭燃烧安全要求的制品，做好抑烟协效复配设计。对于出口欧盟产品，必须将 SVHC 合规义务纳入配方选型决策，尽早评估替代方案。
